IQ Set LAN Zestaw LAN/PoE

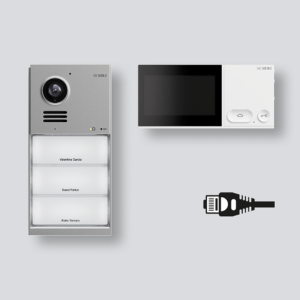

IQ Set LAN Zestaw LAN/PoE: stacja bramowa, monitor, switch PoE.

Identyfikacja urządzenia i jego rola w systemie komunikacji drzwiowej

IQ Set LAN o kodzie IQSL-0 jest zestawem startowym systemu komunikacji drzwiowej Siedle IQ przeznaczonym do nowych budynków, obejmującym stację bramową wideo IQ Door, stację wewnętrzną wideo IQ Indoor z wyświetlaczem 10,9 cm (4,3 cala) oraz przełącznik PoE typu GS305P. W ujęciu systemowym jest to komplet do zbudowania podstawowej ścieżki obsługi wejścia: wywołanie z wejścia, komunikacja audio, podgląd wideo oraz zdalne uruchomienie funkcji otwarcia drzwi z poziomu stacji wewnętrznej.

Zastosowanie w praktyce projektowej

Z punktu widzenia projektanta instalacji niskoprądowych IQSL-0 ma zastosowanie wtedy, gdy w inwestycji zakłada się architekturę opartą o okablowanie strukturalne i dystrybucję zasilania po Ethernet, a celem jest uzyskanie kompletnej funkcji wideodomofonu bez budowania konfiguracji z wielu niezweryfikowanych komponentów. Zestaw wpisuje się w scenariusze, w których stacja bramowa jest montowana na zewnątrz w strefie wejścia, natomiast monitor instalowany jest wewnątrz lokalu; urządzenia komunikują się po LAN, a zasilanie urządzeń końcowych realizowane jest z przełącznika PoE dostarczonego w komplecie. W praktyce doboru istotne jest rozdzielenie stref środowiskowych: urządzenie zewnętrzne wymaga warunków montażu adekwatnych dla IP54, a urządzenie wewnętrzne pracy w suchym środowisku wewnętrznym; dodatkowo w projekcie należy przewidzieć miejsce instalacji elementów sieciowych w obszarze chronionym, aby ograniczyć ryzyko nieuprawnionego dostępu i manipulacji.

W ujęciu funkcjonalnym dobór zestawu jest uzasadniony w obiektach, gdzie oczekuje się podstawowej obsługi wejścia wideo oraz sterowania otwarciem drzwi, a jednocześnie zależy na jednoznacznym przypisaniu wymagań do dokumentacji producenta. Ponieważ IQ Door i IQ Indoor występują w wersjach z możliwością pracy w trybie LAN lub WLAN, w fazie projektu należy rozstrzygnąć, czy instalacja będzie realizowana jako LAN z PoE, czy jako WLAN z zasilaniem zewnętrznym; w IQSL-0 przewidziano wariant oparty o przełącznik PoE, co upraszcza dystrybucję zasilania i prowadzenie tras kablowych w porównaniu do osobnych zasilaczy przy urządzeniach.

ObszarWymagania / opis wdrożeniowy
Zakres zestawuIQSL-0 IQ Set LAN obejmuje stację bramową wideo IQ Door, stację wewnętrzną wideo IQ Indoor z wyświetlaczem 10,9 cm (4,3 cala) oraz przełącznik PoE typu GS305P. Zestaw realizuje funkcje: wywołanie, rozmowa, podgląd obrazu i otwieranie drzwi.
Łączność i siećArchitektura zestawu opiera się o LAN. Stacja bramowa IQ Door oraz stacja wewnętrzna IQ Indoor są podłączane do przełącznika PoE przewodem Ethernet zakończonym złączem RJ-45; interfejs sieciowy urządzeń pracuje z prędkością 10/100 Mbit/s. W projekcie należy przewidzieć doprowadzenie skrętki do strefy wejścia oraz do lokalizacji monitora, a także miejsce instalacji przełącznika PoE w obszarze chronionym.
ZasilanieZasilanie zestawu realizowane jest z sieci 230 V AC, plus minus 10 procent, 50/60 Hz dla przełącznika PoE. Urządzenia końcowe w topologii LAN są zasilane z przełącznika PoE napięciem 48 V DC w standardzie PoE zgodnym z IEEE 802.3af (klasa PoE 0), zgodnie z dokumentacją urządzeń.
Montaż IQ DoorMontaż stacji bramowej realizuje się na płycie montażowej, z zachowaniem właściwej orientacji góra oraz prowadzenia przewodów w strefie przewidzianej przez producenta. Zalecana wysokość montażu odnosi się do osi kamery i wynosi około 1,60 m. W projekcie należy uwzględnić warunki montażu dla strefy zewnętrznej oraz stopień ochrony IP54.
Montaż IQ IndoorStację wewnętrzną montuje się w środowisku wewnętrznym. Zalecana wysokość montażu wynosi około 1,60 m do wysokości wyświetlacza i linii wzroku. W trakcie montażu należy zapewnić właściwe ułożenie przewodu w przestrzeni instalacyjnej oraz zwrócić uwagę na pozycję wtyku sieciowego RJ-45, zgodnie z wytycznymi producenta.
Przełącznik PoEPrzełącznik PoE (GS305P) powinien być instalowany w strefie technicznej, z zapewnieniem zasilania 230 V AC oraz warunków środowiskowych zgodnych z dokumentacją zestawu. Należy zachować dostęp serwisowy do portów, przewidzieć uporządkowanie okablowania i ograniczyć możliwość nieuprawnionego dostępu do elementów sieciowych.
UruchomienieUruchomienie systemu na miejscu realizuje się z wykorzystaniem Config App. W procesie wdrożenia należy stosować zasady bezpieczeństwa konfiguracji, w tym przechowywać kod QR w miejscu chronionym i nie umieszczać go na urządzeniu zewnętrznym.
Reset i wycofanieReset do ustawień fabrycznych realizuje się zgodnie z procedurą producenta potwierdzaną sygnalizacją LED. Jeżeli urządzenie ma zostać całkowicie usunięte z systemu, należy je wcześniej usunąć z projektu platformy IQ przed wykonaniem resetu.
Zwolnienie drzwi i tor wykonawczySterowanie otwieraniem drzwi realizowane jest przez styk przekaźnikowy zwolnienia drzwi. Parametry zestyku: 15 V AC, 30 V DC, 2 A. Dobór i zasilenie elementu wykonawczego należy wykonać zgodnie ze schematami przyłączeń producenta oraz przyjętą architekturą instalacji.

Funkcje użytkowe i logika obsługi

Zakres funkcji użytkowych zestawu IQSL-0 obejmuje wywołanie, rozmowę, podgląd obrazu i otwieranie drzwi, przy czym logika działania jest rozdzielona pomiędzy urządzenia końcowe. Stacja bramowa IQ Door realizuje wywołanie i tor audio-wideo po stronie wejścia, a stacja wewnętrzna IQ Indoor stanowi punkt odbioru wywołania, prowadzenia rozmowy i uruchomienia funkcji otwarcia drzwi.

Po stronie IQ Indoor obsługa jest oparta o przyciski funkcyjne i sygnalizację stanu. Instrukcja użytkownika wskazuje możliwość przyjęcia rozmowy przyciskiem rozmowy w określonym czasie po dzwonieniu, zakończenie rozmowy ponownym krótkim naciśnięciem, a także automatyczne zakończenie po trzech minutach w celu ograniczenia niezamierzonego przekazywania dźwięków z lokalu. Dostępna jest regulacja głośności rozmowy oraz głośności sygnału wywołania, funkcja wyciszenia dzwonków z sygnalizacją stanu oraz przycisk uruchomienia elektrozaczepu w kontekście aktywnego połączenia lub odbieranego wywołania.

Po stronie IQ Door dokumentacja wskazuje elementy sygnalizacji pracy w postaci wskaźników LED odnoszących się między innymi do stanu połączenia i otwarcia drzwi, a także podświetlenie tabliczek z nazwiskami przycisków wywołania. W kontekście uruchamiania i diagnostyki przewidziano zachowania diod LED związane ze stanami startu, parowania, aktualizacji, resetu oraz błędami takimi jak brak łącza lub brak adresu IP, co ma znaczenie przy odbiorach i serwisie.

Wymagania instalacyjne i uruchomienie

Wariant IQSL-0 jest zestawem LAN, w którym komunikacja urządzeń odbywa się przez sieć Ethernet, a elementem infrastruktury dostarczanym w komplecie jest przełącznik PoE GS305P zasilany z 230 V AC. Dla IQ Door i IQ Indoor przewidziano interfejs LAN w standardzie RJ-45 z przepływnością 10/100 Mbit/s, co oznacza, że w projekcie i wykonawstwie należy zapewnić zakończenie okablowania w topologii pozwalającej na doprowadzenie skrętki do punktu montażu stacji bramowej oraz do punktu montażu monitora, z odpowiednim dosyłem do miejsca instalacji przełącznika PoE.

Zasilanie urządzeń końcowych w trybie LAN realizowane jest jako 48 V DC PoE zgodnie z 802.3af, klasa PoE 0, co wymaga zastosowania kompatybilnego toru PoE po stronie przełącznika i toru okablowania. Dokumentacja podaje maksymalny prąd roboczy urządzeń: dla IQ Door do 270 mA, a dla IQ Indoor do 210 mA, co jest istotne przy weryfikacji bilansu mocy PoE w projekcie, zwłaszcza gdy rozważa się rozbudowę o kolejne elementy systemu.

Montaż mechaniczny wymaga zachowania zaleceń producenta dotyczących położenia elementów i prowadzenia przewodów. Dla IQ Door wskazano zalecaną wysokość montażu około 1,60 m do środka kamery oraz sposób otwarcia obudowy i mocowania płyty bazowej, z jednoznacznym wymaganiem zachowania orientacji góra oraz prowadzenia kabla w dolnym obszarze płyty bazowej. Dla IQ Indoor wskazano zalecaną wysokość montażu około 1,60 m do wysokości wyświetlacza i linii wzroku, a w montażu dopuszczono zarówno instalację naścienną, jak i montaż wpuszczany w podwójnej puszce przyłączeniowej; w obu przypadkach należy uwzględnić sposób ułożenia przewodu instalacyjnego w przestrzeni montażowej oraz pozycję wtyku sieciowego.

Uruchomienie przewidziano na miejscu z użyciem aplikacji Config, a dokumentacja kładzie nacisk na kwestie organizacyjne związane z bezpieczeństwem instalacji. W przypadku instalacji LAN zaleca się montaż komponentów sieciowych w obszarze chronionym, a kod QR wykorzystywany do uruchomienia należy przechowywać w bezpiecznym miejscu i nie umieszczać go na urządzeniu zewnętrznym. W eksploatacji i serwisie istotne jest, że przy całkowitym usuwaniu urządzenia z instalacji należy je uprzednio usunąć z projektu platformy IQ przed wykonaniem resetu fabrycznego; reset fabryczny realizowany jest przyciskiem Reset z procedurą czasową, która jest spójnie opisana dla urządzeń.

Ograniczenia, warunki stosowania i typowe błędy wdrożeniowe

Podstawowym ograniczeniem wdrożeniowym dla wariantu LAN jest zależność od poprawnie zestawionej infrastruktury sieciowej oraz właściwego uruchomienia w aplikacji Config. W praktyce instalacyjnej częstym źródłem problemów w uruchomieniu jest nieuwzględnienie czynników wskazywanych w dokumentacji diagnostycznej urządzeń, takich jak brak łącza lub brak adresu IP po stronie stacji bramowej, co sygnalizowane jest kodami migania diody STATUS. Z perspektywy odbioru technicznego oznacza to konieczność weryfikacji warstwy fizycznej i logicznej połączenia Ethernet przed kwalifikowaniem usterki jako sprzętowej.

Warunki montażowe wymagają utrzymania poprawnej orientacji i organizacji okablowania w przestrzeni montażowej, ponieważ producent jednoznacznie wskazuje położenie góra oraz sposób prowadzenia i ułożenia przewodów, w tym zwrócenie uwagi na pozycję wtyku sieciowego w stacji wewnętrznej. Błędy wykonawcze w tym obszarze typowo skutkują naprężeniem złączy, trudnościami w domknięciu urządzenia lub pogorszeniem niezawodności połączenia, co w instalacjach zasilanych PoE może manifestować się restartami lub niestabilnością pracy.

W warstwie organizacyjnej i serwisowej należy przyjąć jako warunek poprawnego postępowania zasady opisane dla resetu fabrycznego i usuwania urządzeń z projektu platformy IQ. Pominięcie kroku usunięcia urządzenia z projektu przed resetem może utrudnić późniejsze porządkowanie konfiguracji systemu i ponowne wdrożenie, dlatego w procedurach serwisowych warto formalnie rozdzielić działania na poziomie urządzenia oraz na poziomie projektu. Równolegle zalecenie przechowywania kodu QR w bezpiecznym miejscu i niewystawiania go na zewnątrz należy traktować jako wymóg praktyki wdrożeniowej, szczególnie w obiektach wielorodzinnych lub ogólnodostępnych.

Jeżeli w projekcie zakłada się rozszerzenia funkcjonalne, dokumentacja przewiduje element IQ I/O jako przekaźnik przełączający z jednym wejściem i jednym wyjściem, przeznaczony do montażu na szynie DIN i zasilany PoE, z interfejsem LAN RJ-45 10/100 Mbit/s. Typowym błędem na etapie koncepcji jest traktowanie takiego modułu jako uniwersalnego elementu automatyki bez uwzględnienia jego ograniczeń zestyku i środowiska pracy; w zastosowaniach drzwiowych kluczowe jest dopasowanie parametrów zestyku do sterowanego elementu wykonawczego oraz poprawne umiejscowienie modułu w rozdzielni.

Parametry techniczne istotne dla projektu

ParametrWartość
Skład zestawuIQ Door (stacja bramowa wideo); IQ Indoor (stacja wewnętrzna wideo, wyświetlacz 10,9 cm / 4,3 cala); przełącznik PoE typu GS305P
Zasilanie infrastrukturyPrzełącznik PoE: 230 V AC, ±10%; 50/60 Hz
Zasilanie urządzeń końcowych48 V DC (PoE), zgodnie z IEEE 802.3af (PoE class 0)
Prąd roboczy maks.IQ Door: 270 mA; IQ Indoor: 210 mA
Interfejs komunikacyjnyLAN: RJ-45; 10/100 Mbit/s (IQ Door, IQ Indoor)
Stopień ochronyIQ Door: IP54
Temperatura otoczeniaIQ Door: od −20 °C do +40 °C; IQ Indoor: od +5 °C do +40 °C; przełącznik PoE: od 0 °C do +40 °C
WymiaryIQ Door: 110 × 226 × 37,5 mm; IQ Indoor: 183 × 86 × 16,5/29 mm; przełącznik PoE: 158 × 29 × 101 mm
Wyjście zwolnienia drzwi15 V AC lub 30 V DC; do 2 A

Parametry toru zwolnienia drzwi należy uwzględnić przy doborze elementu wykonawczego oraz sposobu zasilania i separacji obwodu wykonawczego w instalacji, zgodnie z przyjętą architekturą połączeń i schematami producenta.

IQSL-0 jest właściwym wyborem tam, gdzie projekt i wykonawstwo zakładają budowę systemu komunikacji drzwiowej Siedle IQ w oparciu o przewodową infrastrukturę LAN i dystrybucję zasilania PoE, a celem jest uzyskanie kompletnej funkcji wideowywołania z rozmową, podglądem i sterowaniem otwarciem drzwi w układzie stacja bramowa plus monitor. Dla projektanta kluczowe kryteria doboru obejmują zapewnienie tras skrętki do obu urządzeń końcowych, uwzględnienie zasilania 230 V AC dla przełącznika PoE, rozdzielenie stref środowiskowych zgodnie z IP54 dla stacji zewnętrznej i wymaganiem suchego wnętrza dla monitora oraz przyjęcie procedur uruchomienia i serwisu zgodnych z dokumentacją. Dla instalatora krytyczne są poprawny montaż na zalecanych wysokościach, zachowanie orientacji urządzeń, właściwe zakończenie RJ-45 oraz weryfikacja stanu łącza i adresacji IP w przypadku problemów rozruchowych.
