IQ Door: Stacja bramowa wideo dla 1–3 lokali
IQ Door (IQDS-0) Stacja bramowa wideo
Identyfikacja urządzenia i jego rola w systemie komunikacji drzwiowej

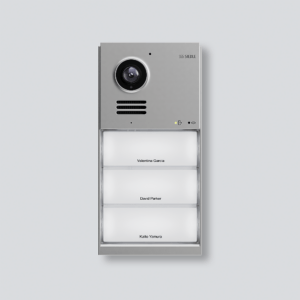

IQ Door (IQDS-0) jest wideostacją bramową do montażu natynkowego w systemie Siedle IQ, przeznaczoną do realizacji wywołania z wejścia, transmisji audio-wideo oraz sterowania zwolnieniem drzwi w typowej instalacji komunikacji drzwiowej. W wariancie IQDS-0 urządzenie jest przewidziane do konfiguracji z 1–3 przyciskami wywołania, a jego praca w systemie opiera się o łączność IP z siecią lokalną oraz uruchamianie i zarządzanie w ramach platformy IQ, w zakresie funkcji dostępnych przy połączeniu z Internetem.
Zastosowanie w praktyce projektowej
W praktyce projektowej IQDS-0 ma uzasadnienie wszędzie tam, gdzie wymagane jest zintegrowanie punktu wejściowego z siecią IP obiektu oraz zapewnienie identyfikacji wizualnej osoby wywołującej przy jednoczesnym sterowaniu zwolnieniem drzwi z poziomu systemu komunikacji. Ze względu na montaż natynkowy i stopień ochrony obudowy urządzenie można przewidywać do zastosowań zewnętrznych, przy czym dobór miejsca instalacji powinien uwzględniać warunki ekspozycji kamery na światło, ponieważ dla systemów wideo należy unikać sytuacji montażowych obejmujących bezpośrednie podświetlenie, bezpośrednie nasłonecznienie, bardzo jasne tło, silnie refleksyjne powierzchnie naprzeciwko kamery oraz obecność lamp lub bezpośrednich źródeł światła w polu widzenia. Na etapie doboru istotne jest także rozstrzygnięcie architektury połączenia, tj. czy punkt ma pracować w trybie LAN z zasilaniem PoE, czy w trybie WLAN z zasilaniem zewnętrznym, ponieważ determinuje to wymagania infrastrukturalne w strefie wejścia.
W ujęciu funkcjonalnym projekt powinien traktować IQDS-0 jako urządzenie brzegowe IP, które wymaga zapewnienia warunków dla bezpiecznego montażu komponentów sieciowych w przypadku instalacji LAN, tak aby ograniczyć ryzyko nieuprawnionego dostępu i manipulacji. Równolegle należy przewidzieć właściwe rozwiązanie obwodu zwolnienia drzwi, ponieważ stacja udostępnia wyjście przekaźnikowe, a zasilanie elementu wykonawczego realizuje się z obwodu zewnętrznego zgodnie z przyjętą koncepcją instalacji.
| Obszar | Wymagania / opis wdrożeniowy |
|---|---|
| Łączność i sieć | Komunikacja: Ethernet RJ-45 10/100 Mbit/s lub WLAN 2,4 GHz; dokumentacja wskazuje również obsługę 5 GHz (Wi-Fi 5 / IEEE 802.11ac). Wybór trybu połączenia należy uwzględnić w projekcie, ponieważ wpływa na wymagania infrastruktury w strefie wejścia. |
| Zasilanie | Tryb LAN: zasilanie PoE zgodnie z IEEE 802.3af. Tryb WLAN: zasilanie zewnętrzne, wymagające doprowadzenia niezależnego toru zasilania, niezależnie od warstwy komunikacyjnej. |
| Montaż mechaniczny | Montaż natynkowy na płycie montażowej. Wymagana właściwa orientacja montażowa oraz wprowadzenie kabla w dolnej strefie płyty bazowej. Zalecana wysokość montażu odnosi się do środka kamery i wynosi ok. 1,60 m. |
| Mocowanie i osprzęt | Do montażu ściennego stosować wkręty o długości co najmniej 25 mm i średnicy co najmniej 3 mm, z uwzględnieniem warunków konstrukcyjnych podłoża. Obudowa metalowa – dobrać metodę mocowania i prowadzenia przewodów adekwatnie do strefy wejścia. |
| Oznaczenia przycisków | W trakcie instalacji przewidziano możliwość wymiany opisów przycisków od frontu. |
| Uruchomienie | Uruchomienie na miejscu z wykorzystaniem aplikacji Config. Czasowe aktywowanie WLAN poprzez dłuższe przytrzymanie najniższego przycisku wywołania; interfejs WLAN pozostaje aktywny przez 5 minut. |
| Reset i wycofanie | Reset do ustawień fabrycznych realizowany przyciskiem reset, z sekwencją czasową potwierdzaną sygnalizacją LED. Przed resetem fabrycznym, jeżeli urządzenie ma zostać całkowicie usunięte z systemu, należy usunąć je z projektu platformy IQ. |
| Zwolnienie drzwi i odłączanie | Stacja udostępnia zaciski przekaźnika; sposób zasilenia elementu wykonawczego wynika z przyjętego układu. Dokumentacja przedstawia schematy, w których obwód zwolnienia drzwi realizowany jest poprzez oddzielny tor zasilania elementu wykonawczego. Przy stałym przyłączeniu urządzeń wymagane jest zapewnienie właściwego środka odłączającego (np. wtyczka sieciowa, łącznik odłączający, wyłącznik nadprądowy lub równoważny), zależnie od sposobu włączenia w instalację budynku. |
Funkcje użytkowe i logika obsługi
IQDS-0 realizuje wywołanie poprzez przyciski wywołania z podświetleniem tabliczek z nazwiskami, a stan zestawiania połączenia i obsługi sygnalizuje poprzez wskaźniki LED. Tor audio opiera się o głośnik z regulowaną głośnością rozmowy, trwały mikrofon elektretowy oraz kodek G.722, co definiuje sposób kodowania i przenoszenia dźwięku w systemie. Tor wideo bazuje na przetworniku CMOS 1/2.7 o rozdzielczości 1920 x 1080 pikseli i formacie obrazu 16:9, z deklarowanym kątem pokrycia ok. 140° w poziomie i 70° w pionie; obraz jest kodowany z wykorzystaniem H.264 oraz MJPEG, a funkcje wspierające pracę w zmiennych warunkach oświetleniowych obejmują WDR, automatyczne przełączanie trybu dziennego i nocnego oraz zintegrowane oświetlenie podczerwieni.
W zakresie sterowania dostępem urządzenie udostępnia wyjście przekaźnikowe opisane jako kontakt zwolnienia drzwi, które w systemie odpowiada za podanie sygnału sterującego do elementu wykonawczego w drzwiach lub w układzie wejścia. Dla projektanta istotne jest, że jest to funkcja realizowana przez stację bramową, natomiast parametry elektryczne styków przekaźnika oraz sposób ich włączenia do obwodu muszą być zgodne z wymaganiami instalacji i elementu wykonawczego.
Wymagania instalacyjne i uruchomienie
Z perspektywy instalatora IQDS-0 wymaga zapewnienia łączności poprzez Ethernet RJ-45 10/100 Mbit/s lub poprzez WLAN w paśmie 2,4 GHz, przy czym dokumentacja produktowa wskazuje również obsługę 5 GHz (Wi-Fi 5 / IEEE 802.11ac). Dla trybu LAN przewidziane jest zasilanie PoE zgodnie z 802.3af, natomiast dla trybu WLAN dokumentacja opisuje konieczność zasilania zewnętrznego, co w praktyce oznacza potrzebę doprowadzenia odpowiedniego toru zasilania niezależnie od warstwy komunikacyjnej.
Montaż natynkowy realizuje się na płycie montażowej, a dokumentacja montażowa wymaga zachowania właściwej orientacji montażowej góra oraz wprowadzenia kabla w dolnej strefie płyty bazowej. Zalecana wysokość montażu odnosi się do środka kamery i wynosi ok. 1,60 m, co ma znaczenie dla geometrii kadru i ergonomii użytkowania. Do montażu ściennego należy stosować wkręty o długości co najmniej 25 mm i średnicy co najmniej 3 mm, z uwzględnieniem warunków konstrukcyjnych podłoża. W trakcie instalacji przewidziano możliwość wymiany opisów przycisków od frontu, a obudowa jest metalowa, co wpływa na dobór metod mocowania i prowadzenia przewodów w strefie wejścia.
Uruchomienie na miejscu odbywa się z wykorzystaniem aplikacji Config, a w procesie komisjonowania przewidziano czasowe aktywowanie WLAN poprzez dłuższe przytrzymanie najniższego przycisku wywołania, po którym interfejs WLAN pozostaje aktywny przez 5 minut. Dokumentacja określa także procedurę resetu do ustawień fabrycznych realizowaną poprzez przycisk reset i sekwencję czasową potwierdzaną sygnalizacją LED. Dla prac serwisowych i wycofywania urządzenia z instalacji istotne jest, że przed resetem fabrycznym, jeżeli urządzenie ma zostać całkowicie usunięte z systemu, należy usunąć je z projektu platformy IQ.
W obszarze obwodu zwolnienia drzwi stacja udostępnia zaciski przekaźnika, natomiast sposób zasilenia elementu wykonawczego wynika z przyjętego układu. W dokumentacji przedstawiono przykładowe schematy połączeń, w których stacja współpracuje z infrastrukturą sieciową oraz zewnętrznym źródłem zasilania, a obwód zwolnienia drzwi realizowany jest poprzez oddzielny tor zasilania elementu wykonawczego. Jeżeli w danym obiekcie przewiduje się stałe przyłączenie urządzeń, dokumentacja wymaga zapewnienia właściwego urządzenia odłączającego, dopuszczając rozwiązania takie jak wtyczka sieciowa, łącznik odłączający, wyłącznik nadprądowy lub równoważny środek, zależnie od sposobu włączenia w instalację budynku.
Ograniczenia, warunki stosowania i typowe błędy wdrożeniowe
Kluczowym warunkiem poprawnej pracy toru wideo jest właściwy dobór miejsca montażu pod kątem oświetlenia sceny i tła. W praktyce błędy wdrożeniowe wynikają z instalowania kamery w warunkach bezpośredniego podświetlenia lub nasłonecznienia, z jasnym tłem lub z silnie refleksyjnymi powierzchniami naprzeciwko, a także w obecności bezpośrednich źródeł światła w polu widzenia, co dokumentacja jednoznacznie wskazuje jako sytuacje do uniknięcia. Konsekwencją takich decyzji projektowo-montażowych jest pogorszenie użyteczności identyfikacji wizualnej, niezależnie od parametrów samego przetwornika i funkcji WDR.
W warstwie sieciowej ryzyko dotyczy zarówno dostępności łącza, jak i bezpieczeństwa fizycznego komponentów. Dokumentacja zaleca, aby przy instalacjach LAN elementy sieciowe montować w obszarze chronionym przed dostępem osób nieuprawnionych, co w praktyce przekłada się na lokalizację przełączników i punktów dystrybucyjnych oraz kontrolę dostępu do nich. Dodatkowo przewidziane są kody i dane używane przy uruchomieniu, które powinny być przechowywane w bezpiecznym miejscu, bez umieszczania na urządzeniu, co redukuje ryzyko przejęcia procesu komisjonowania.
W zakresie integracji z obwodem zwolnienia drzwi typowym błędem jest traktowanie wyjścia przekaźnikowego jako źródła zasilania elementu wykonawczego. Dokumentacja opisuje wyjście jako zestyk oraz pokazuje rozwiązanie, w którym zasilanie elementu wykonawczego jest realizowane z toru zewnętrznego, a stacja jedynie przełącza obwód poprzez kontakt. W konsekwencji projekt powinien rozdzielić warstwę sterowania od warstwy zasilania, a dobór napięcia i prądu w obwodzie wykonawczym musi mieścić się w parametrach styków przekaźnika.
Błędy serwisowe najczęściej dotyczą resetu i wycofywania urządzenia z instalacji. Dokumentacja wymaga usunięcia urządzenia z projektu platformy IQ przed resetem fabrycznym, jeżeli planowane jest całkowite wyłączenie z systemu, co należy przyjąć jako standardową sekwencję działań eksploatacyjnych. W zakresie montażu mechanicznego należy utrzymać właściwą orientację elementów oraz parametry mocowania ściennego, ponieważ niewłaściwe wkręty lub niedostosowanie do podłoża budowlanego zwiększają ryzyko odkształceń, nieszczelności i problemów eksploatacyjnych w środowisku zewnętrznym.
Parametry techniczne istotne dla projektu
| Parametr | Wartość |
|---|---|
| Zasilanie | 48 V DC |
| PoE | IEEE 802.3af (PoE class 0) |
| Prąd roboczy | maks. 270 mA |
| Interfejsy komunikacyjne | RJ-45 10/100 Mbit/s; WLAN 2,4 GHz (Wi-Fi 4 / IEEE 802.11n) oraz 5 GHz (Wi-Fi 5 / IEEE 802.11ac) |
| Wideo | Przetwornik CMOS 1/2.7; 1920 x 1080; format 16:9; kąt pokrycia ok. 140°/70°; kodeki H.264 i MJPEG; WDR; automatyczne przełączanie dzień/noc; zintegrowane oświetlenie IR |
| Audio | Kodek G.722; mikrofon elektretowy; regulacja głośności rozmowy |
| Stopień ochrony | IP54 |
| Temperatura pracy | od –20 °C do +55 °C |
| Wymiary | 110 x 226 x 37,5 mm |
| Wyjście zwolnienia drzwi | Zestyk normalnie otwarty; 15 V AC lub 30 V DC; do 2 A |
Wyjście do sterowania zwolnieniem drzwi jest zrealizowane jako zestyk normalnie otwarty o parametrach 15 V AC lub 30 V DC przy prądzie do 2 A, co należy uwzględnić przy doborze elementu wykonawczego oraz sposobu separacji i zasilania obwodu wykonawczego w instalacji.
IQ Door (IQDS-0) jest właściwym wyborem do projektów, w których dla 1–3 lokali lub punktów wywołania wymagana jest stacja bramowa wideo montowana natynkowo, pracująca w architekturze IP z opcją realizacji łączności przez LAN z PoE lub przez WLAN z zasilaniem zewnętrznym. Z punktu widzenia projektanta kluczowe kryteria doboru obejmują zapewnienie infrastruktury sieciowej i zasilania adekwatnej do wybranego trybu pracy, prawidłowe zaprojektowanie obwodu zwolnienia drzwi w oparciu o zestyk przekaźnikowy oraz świadome wyznaczenie lokalizacji montażu kamery z uwzględnieniem ograniczeń oświetleniowych wskazanych w dokumentacji. Z perspektywy instalatora krytyczne jest utrzymanie zaleceń montażowych dotyczących wysokości, orientacji i mocowania, bezpieczne prowadzenie procesu uruchomienia z użyciem aplikacji Config oraz konsekwentne stosowanie procedur serwisowych, w tym właściwej kolejności działań przy usuwaniu urządzenia z systemu i wykonywaniu resetu fabrycznego.
