CP-4024 Centrala Przewietrzania 24VDC

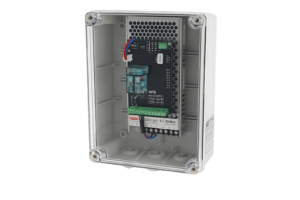

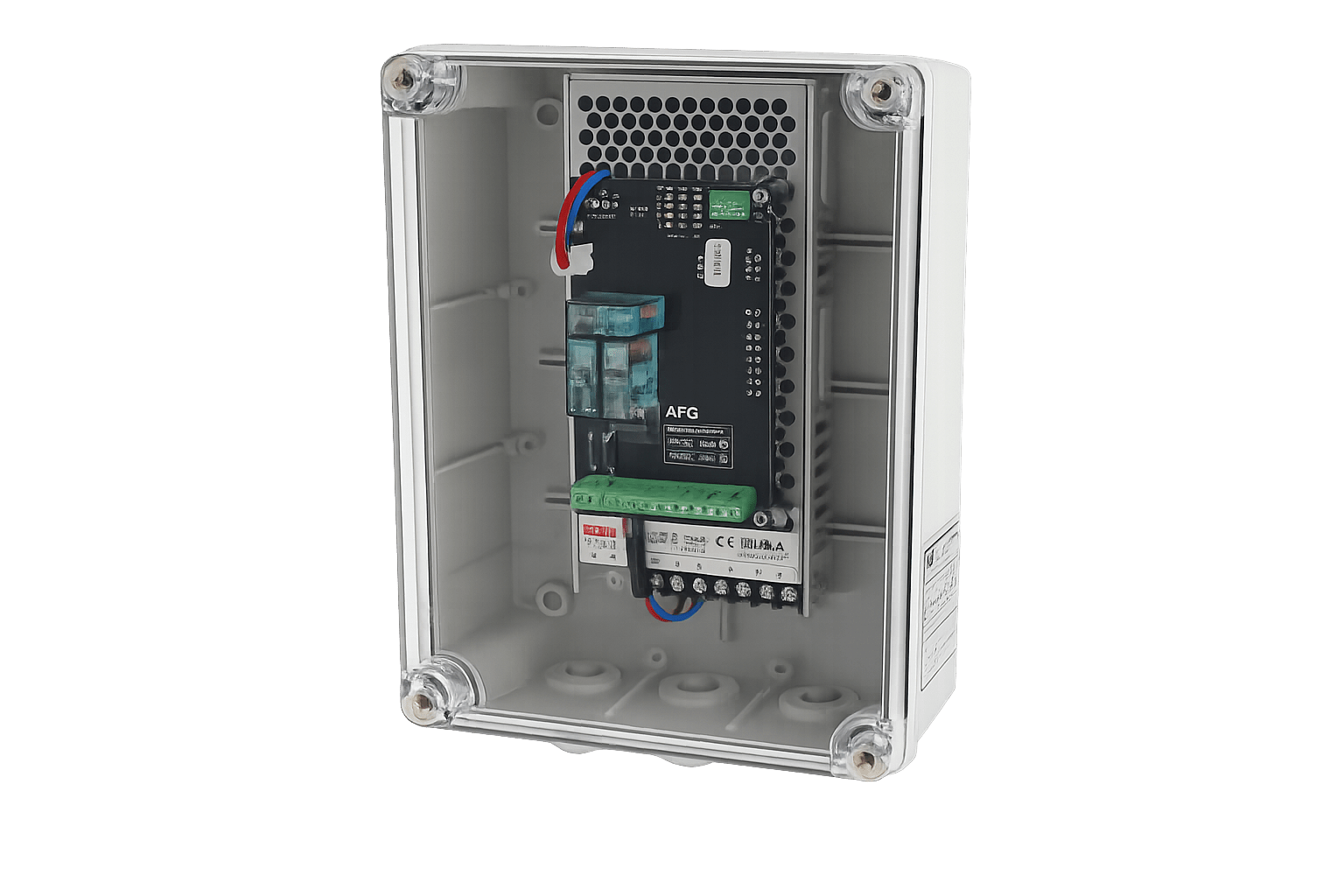

CP-4024 – centrala przewietrzania 24 V DC
CP-4024 jest centralą sterującą przeznaczoną do codziennego przewietrzania przy użyciu napędów 24 V DC. Jej zadaniem jest sterowanie otwieraniem i zamykaniem okien lub klap wentylacyjnych w trybie użytkowym, z podziałem na jedną, dwie albo trzy grupy przewietrzania, zależnie od wykonania. Na stronie występują właśnie takie warianty: 1G, 2G i 3G, przy różnych poziomach obciążalności prądowej.
W praktyce jest to rozwiązanie stosowane tam, gdzie inwestor oczekuje naturalnej wymiany powietrza bez rozbudowanej automatyki HVAC, ale z zachowaniem kontroli nad napędami okiennymi lub klapowymi. Centrala umożliwia lokalne sterowanie przewietrzaniem i współpracę z automatyką pogodową.
W układach 24 V DC centrala realizuje sterowanie kierunkiem ruchu napędów przez zmianę polaryzacji napięcia na wyjściu. To istotne z punktu widzenia projektu i uruchomienia, ponieważ ten sam obwód zasila napęd zarówno w kierunku otwierania, jak i zamykania. Strona produktu opisuje właśnie taki sposób działania dla wariantów 24 V DC.
Z punktu widzenia doboru nie wystarczy wskazać samego napięcia 24 V DC. Trzeba uwzględnić sumaryczny pobór prądu wszystkich napędów w danej grupie, liczbę sterowanych stref oraz sposób pracy układu. Dopiero na tej podstawie dobiera się wariant 5 A, 10 A albo wykonania wielogrupowe z podziałem obciążenia pomiędzy grupy.
Współpraca z przyciskami przewietrzania i czujką pogodową
CP-4024 współpracuje z przyciskami przewietrzania oraz z czujką pogodową deszcz-wiatr. Na obecnej stronie wskazano współpracę z czujką CDW-03, przy czym logicznie należy traktować ten układ jako automatykę zabezpieczającą przed pozostawieniem otwartych okien lub klap w warunkach opadów albo silnego wiatru. W takim przypadku centrala wywołuje automatyczne zamknięcie sterowanych elementów.
To ważne, ponieważ centrala przewietrzania nie jest jedynie prostym włącznikiem napędów. W poprawnie skonfigurowanym układzie odpowiada również za reakcję systemu na sygnał pogodowy i za spójną logikę zamykania we wszystkich przypisanych grupach.
Jak rozumieć podział na grupy
Podział na grupy przewietrzania ma znaczenie funkcjonalne i instalacyjne. Jedna grupa sprawdza się tam, gdzie wszystkie napędy pracują jednocześnie i nie ma potrzeby wydzielania niezależnych stref. Dwie lub trzy grupy są uzasadnione wtedy, gdy obiekt wymaga oddzielnego sterowania różnymi elewacjami, kondygnacjami albo zespołami okien.
Na obecnej stronie występują wersje 1G, 2G i 3G, co jest prawidłowym kierunkiem prezentacji, ale warto to opisać wprost. Użytkownik powinien od razu rozumieć, że liczba grup nie jest dodatkiem handlowym, tylko podstawowym parametrem decydującym o sposobie pracy układu.
CP-4024 — warianty wykonania (AFG)
| Model | Napięcie siłowników | Obciążalność | Grupy | Obudowa | IP | Więcej |
|---|---|---|---|---|---|---|
| CP-4024/5A 1G centrala przewietrzania | 24 VDC | 5 A | 1 grupa | plastikowa, 190×240×90 mm | IP65 | ▸ Szczegóły
|
| CP-4024/5A 2G centrala przewietrzania | 24 VDC | 5 A | 2 grupy | metalowa, 315×305×160 mm | IP30 | ▸ Szczegóły
|
| CP-4024/5A 3G centrala przewietrzania | 24 VDC | 5 A | 3 grupy | metalowa, 315×305×160 mm | IP30 | ▸ Szczegóły
|
| CP-4024/10A 1G centrala przewietrzania | 24 VDC | 10 A | 1 grupa | plastikowa, 190×240×90 mm | IP65 | ▸ Szczegóły
|
| CP-4024/10A 2G centrala przewietrzania | 24 VDC | 10 A | 2 grupy | metalowa, 315×305×160 mm | IP30 | ▸ Szczegóły
|
| CP-4024/10A 3G centrala przewietrzania | 24 VDC | 10 A | 3 grupy | metalowa, 315×305×160 mm | IP30 | ▸ Szczegóły
|
| CP-4024/18A 2G centrala przewietrzania | 24 VDC | 2×9 A | 2 grupy | metalowa, 315×305×160 mm | IP30 | ▸ Szczegóły
|
| CP-4024/18A 3G centrala przewietrzania | 24 VDC | 3×6 A | 3 grupy | metalowa, 315×305×160 mm | IP30 | ▸ Szczegóły
|
| CP-4024/230/5A 1G centrala przewietrzania | 230 VAC | 5 A | 1 grupa | plastikowa, 190×240×90 mm | IP65 | ▸ Szczegóły
|
| CP-4024/230/10A 2G centrala przewietrzania | 230 VAC | 2×5 A | 2 grupy | metalowa, 315×305×160 mm | IP30 | ▸ Szczegóły
|
| CP-4024/230/18A 1G centrala przewietrzania | 230 VAC | 18 A | 1 grupa | metalowa, 315×305×160 mm | IP30 | ▸ Szczegóły
|
| CP-4024/230/36A 2G centrala przewietrzania | 230 VAC | 2×18 A | 2 grupy | metalowa, 315×305×160 mm | IP30 | ▸ Szczegóły
|
Konfiguracja — zestawienia pozycji SW1 i SW2
Przełącznik SW1
(*) ustawienia fabryczne| Parametr | Wartość | Opis |
|---|---|---|
| SW1 | poz. 1, 2 | ▸ KombinacjeOFF, OFF — praca NORMALNA (*) | Konfiguracja wyjścia siłowników 1–2: zmiana polaryzacji. |
| SW1 | poz. 3 | OFF (*) | Rezerwa. |
| SW1 | poz. 4 | OFF — wyłączone (*) ON — po 20 minutach | Automatyczne zamykanie klap (np. przy braku czujki pogodowej). |
| SW1 | poz. 5 | OFF — bez krańcówek (*) ON — z krańcówkami | Tryb pracy z krańcówkami. |
| SW1 | poz. 6 | OFF — wyłączona (*) ON — załączona | Dodatkowa grupa przewietrzania. |
Przełącznik SW2
(*) ustawienia fabryczne| Parametr | Wartość | Opis |
|---|---|---|
| SW2 | poz. 1, 2 | ▸ KombinacjeOFF, OFF — brak opóźnienia (*) ON, OFF — 10 sek. OFF, ON — 30 sek. ON, ON — 60 sek. | Opóźnienie załączania wyjścia siłowników 1–2. |
| SW2 | poz. 3 | OFF — 10 sek. (*) ON — 180 sek. | Czas otwierania klapy w funkcji przewietrzania (po wciśnięciu przycisku OTWARCIA). |
| SW2 | poz. 4 | OFF — wejście CKW (*) ON — wejście dodatkowe (np. zewnętrzne NC) | Przeznaczenie wejścia. |
| SW2 | poz. 5 | OFF — wyłączona (*) ON — załączona | Kontrola linii siłowników. |
| SW2 | poz. 6 | OFF — MASTER (*) ON — SLAVE | Funkcje sterowania (tryb pracy jednostki). |
CP-4024 jest centralą przewietrzania przeznaczoną do sterowania napędami okiennymi i klapowymi w codziennej eksploatacji obiektu. O prawidłowym doborze decydują napięcie siłowników, liczba grup przewietrzania, sumaryczny pobór prądu oraz warunki środowiskowe wynikające z typu obudowy. W praktyce dobrze dobrana centrala nie tylko realizuje otwieranie i zamykanie, ale porządkuje pracę całego układu przewietrzania i zapewnia prawidłową współpracę z automatyką pogodową.
