Schematy połączeń i integracja elementów systemu przyzywowego C-TEC

PrzezAgata Nosek
Przycisk pociągowy NC807C do systemu przyzywowego, C-TEC, FUMARO

System przyzywowy C-TEC serii 800 – konwencjonalny system przywoławczy stosowany m.in. w szpitalach, domach opieki i toaletach dla niepełnosprawnych – składa się z szeregu współpracujących urządzeń. Należą do nich kontrolery główne o różnej liczbie stref, przyciski przyzywowe (ścienne lub przyłóżkowe), włączniki sufitowe (z linką do łazienek), sygnalizatory naddrzwiowe (lampki nad drzwiami pomieszczeń), przyciski resetu do kasowania alarmów oraz ewentualne panele strefowe/rozszerzenia. Poniżej opisujemy, jak te elementy są połączone i zintegrowane w ramach systemu, wraz z przykładami okablowania. Całość jest przedstawiona językiem technicznym, z myślą o instalatorach. System opisywany jest terminologią branżową – system przyzywowy – unikając anglicyzmów.

Kontrolery główne (centrale przyzywowe wielostrefowe)

Kontroler główny to centralna jednostka systemu przyzywowego, odpowiedzialna za zasilanie i nadzór nad wszystkimi urządzeniami w poszczególnych strefach. C-TEC oferuje kilka wersji central, obsługujących różną liczbę stref (od pojedynczej strefy aż do systemów 20-strefowych i większych z rozszerzeniami):

Jednostrefowy kontroler główny NC943B, system przyzywowy, C-TEC, FUMARO

Jednostrefowy kontroler główny (np. C-TEC NC943B) – Centrala dla 1 strefy, często stosowana samodzielnie w małych systemach (np. alarm w toalecie dla niepełnosprawnych). Zawiera zasilacz 12 V DC (ok. 140 mA) z podtrzymaniem bateryjnym, sygnalizuje wezwania standardowe (ciągły sygnał) i alarmowe (przerywany) oraz umożliwia kasowanie i wyciszenie alarmu. Montowana jest na standardowej puszce podwójnej i bywa sprzedawana w zestawach takich jak NC951 (kompletny zestaw do toalety).

Wielostrefowe kontrolery główne (4-, 10- i 20-strefowe) – Przeznaczone dla większych instalacji, obsługują jednocześnie wiele stref:

4-strefowy kontroler (C-TEC NC944) – Współpracuje z wszystkimi urządzeniami serii 800. Wymaga zewnętrznego zasilacza 12 V (model NC930) o wydajności 250 mA. Posiada 4 diody strefowe LED oraz przyciski Reset i Wycisz. Wyposażony jest w dwa wyjścia typu otwarty kolektor do opcjonalnej sygnalizacji zewnętrznej. Dwa panele NC944 można zasilić z jednego zasilacza, tworząc mały system 8-strefowy

Zasilacz czterech stref NC944, system przyzywowy, C-TEC, FUMARO
Panel główny NC920 do systemu przyzywowego, C-TEC, FUMARO

10-strefowy kontroler (C-TEC NC910S) – Nowsza kompaktowa centrala natynkowa. Ma wbudowany zasilacz 12 V 300 mA, obsługuje dwa poziomy wezwań: standardowe (stały sygnał) i alarmowe (przerywany). Umożliwia wyciszenie i reset alarmu z poziomu panelu. Wszystkie strefy kompatybilne są z urządzeniami serii 800. Okablowanie stref może być 4- lub 6-żyłowe (o czym dalej).

20-strefowy kontroler (C-TEC NC920S) – Działa analogicznie jak 10-strefowy, lecz obsługuje więcej stref. Również posiada wbudowany zasilacz 12 V/300 mA i przekaźniki wyjściowe dla wezwań. Montowany natynkowo w obudowie z tworzywa, przystosowany do współpracy z pełną gamą urządzeń serii 800.

Kontrolery główne serii 800 wyposażone są w sygnalizację optyczno-akustyczną dla każdej strefy (diody LED, brzęczyk) informującą personel o przywołaniu. Nowsze wersje (10/20 stref) posiadają dodatkowo funkcję Call Accept(potwierdzenia wezwania): personel może potwierdzić odebranie zgłoszenia, co powoduje wysłanie sygnału akceptacji do urządzeń wzywających. W praktyce urządzenia takie jak lampki nad drzwiami czy punkty resetu z buzzerem zaczną wtedy pulsować (0,5 s włączone, 3 s wyłączone) – sygnalizując osobie wzywającej, że pomoc jest w drodze. Wszystkie nowe panele są wstecznie kompatybilne z okablowaniem starej serii Nursecall 800 – dodanie funkcji potwierdzania często wymaga jednak 4 żył zamiast 3 w przewodzie do danej strefy, jeśli występują urządzenia alarmowe.

Zasilanie i wyjścia dodatkowe: Centrale zasilane są z sieci ~230 V (posiadają wbudowany zasilacz 12 V DC), a w przypadku modeli z podtrzymaniem – również z wewnętrznej baterii 12 V. Centrale 10- i 20-strefowe udostępniają także bezpotencjałowe wyjścia przekaźnikowe aktywowane przy każdym wezwaniu standardowym lub alarmowym. Pozwala to na integrację z innymi systemami – np. podłączenie zewnętrznej lampy sygnalizacyjnej, syreny lub interfejsu do systemu przyzywowego innego typu za pomocą modułu przekaźnikowego.

Rozbudowa systemu: Jeśli wymagane jest więcej stref, C-TEC oferuje moduły rozszerzeń. Dla nowych central dostępne są jednostki 10- lub 20-strefowe, które po dołączeniu zwiększają pojemność systemu (np. z 20 do 40 stref). Możliwe jest także zastosowanie dodatkowych paneli jako powtarzaczy (repeaterów) – np. dodatkowa centrala lub panel wskaźnikowy może być skonfigurowany jako wtórny wyświetlacz i sygnalizator dla wybranych stref w oddalonym miejscu obiektu. Dokumentacja producenta wskazuje, że dostępne są dodatkowe kontrolery główne i moduły rozszerzające do wykorzystania na większych obiektach (działające jako repeater lub rozbudowa). Dzięki temu system 800 Series można skalować od pojedynczej strefy aż do nawet 40 stref (lub więcej w szczególnych przypadkach, do 90 stref wg starszych paneli).

Przyciski przyzywowe (punkty wezwania)

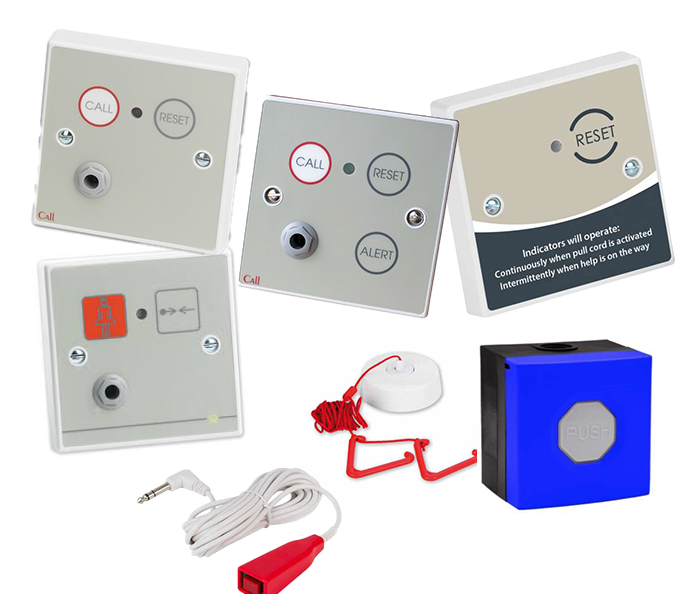

Przyciski przyzywowe stanowią interfejs użytkownika zgłaszającego alarm (pacjenta, osoby potrzebującej pomocy). Montowane na ścianie przy łóżku pacjenta, w pomieszczeniach opieki lub w miejscach dostępnych dla osób niepełnosprawnych, pozwalają wezwać pomoc poprzez naciśnięcie przycisku. Większość przycisków wyposażona jest we wbudowaną diodę LED sygnalizującą wysłanie wezwania (tzw. lampka reassurance – potwierdza użytkownikowi, że alarm został zarejestrowany). Niektóre modele mają również wbudowany sygnalizator dźwiękowy (cichy brzęczyk) aktywowany podczas alarmu oraz opcję skasowania alarmu.

Typowe przyciski C-TEC posiadają funkcję resetu lub wejście na zdalny wyłącznik. Przykładowo model NC802DB ma wbudowany przycisk kasowania oraz gniazdo do podłączenia zewnętrznego włącznika (np. tzw. gruszki pielęgnacyjnej na przewodzie). Inny model NC802DM oferuje kasowanie za pomocą klucza magnetycznego(zamiast ogólnodostępnego przycisku) – co zapobiega samodzielnemu kasowaniu wezwania przez pacjenta. Dostępne są również przyciski wodoodporne do łazienek i saun (seria NC802DEW; główne nadrzędne i podrzędne do systemów alarmowych). Przyciski te mogą działać w układzie master-slave – do jednego nadrzędnego alarmowego NC802DEWM można podłączyć do 10 przycisków podrzędnych NC802DEWS (np. rozmieszczonych w kilku punktach pomieszczenia). Przycisk typu NC804DE to z kolei standardowy przycisk alarmowy(awaryjny) z kasowaniem – często stosowany jako dodatkowy punkt alarmowy o wyższym priorytecie.

Elektronicznie, każdy przycisk przyzywowy podłącza się do trzyżyłowej magistrali danej strefy: linia sygnałowa, zasilanie +12 V oraz masa (0 V). W momencie naciśnięcia przycisku generowany jest sygnał alarmu na linii SIG (poprzez zwarcie lub zmianę obciążenia między linią a masą), co wykrywa kontroler główny i sygnalizuje jako wezwanie. Dioda LED w przycisku zapala się (światłem ciągłym dla zwykłego wezwania, migającym jeśli to wezwanie alarmowe zarejestrowane poprzez urządzenie alarmowe w strefie). Jeśli przycisk nie ma własnego mechanizmu kasowania (np. włącznik sufitowy), konieczne jest zresetowanie alarmu innym elementem – dedykowanym przyciskiem resetu lub punktem reset na panelu głównym.

Włączniki sufitowe (pociągowe)

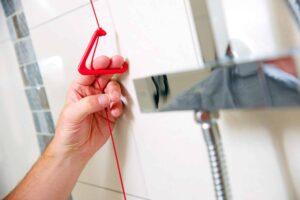

Przycisk pociągowy NC807C do systemu przyzywowego, C-TEC, FUMARO

Wyłącznik sufitowy (linkowy), taki jak C-TEC NC807C, to specjalny typ przycisku przyzywowego montowany na suficie lub wysoko na ścianie – uruchamiany poprzez pociągnięcie za sznurek/linkę. Stosowany jest głównie w toaletach dla osób niepełnosprawnych, łazienkach lub innych miejscach, gdzie osoba może upaść i nie dosięgnąć standardowego przycisku na ścianie. NC807C dostarczany jest z czerwonym nylonowym sznurem o długości ok. 3 m, zakończonym dwiema dużymi czerwonymi chwytkami (trójkątnymi uchwytami) – jedna zawieszona nisko przy podłodze, druga na wysokości ok. 1 metra, co umożliwia aktywację zarówno z poziomu podłogi, jak i siedzącej pozycji.

Włącznik sufitowy pozbawiony jest wbudowanego głośnika – jedynie czerwona dioda LED na obudowie potwierdza zadziałanie (zapala się po pociągnięciu linki). Ponieważ nie ma on własnego przycisku kasującego, system musi zawierać inny element do resetu (np. przycisk kasowania na ścianie). Typowo w instalacji toalety dla niepełnosprawnych montuje się jeden włącznik sufitowy nad sedesem i łączy go równolegle z przyciskiem reset oraz sygnalizatorem nad drzwiami, w ramach tej samej strefy. W momencie pociągnięcia linki generowane jest wezwanie alarmowe (awaryjne) – dioda na sufitowym świeci, a kontroler odnotowuje alarm (przerywany dźwięk, migająca lampka strefy). Osoba zgłaszająca alarm jest informowana optycznie i akustycznie (np. przez lampkę i brzęczyk w przycisku resetu lub sygnalizator naddrzwiowy), że wezwanie zostało odebrane. Po udzieleniu pomocy alarm kasuje się poprzez wciśnięcie przycisku reset.

Parametry techniczne typowego włącznika sufitowego NC807C są podobne do zwykłego przycisku: zasilanie z linii 12 V (pobór prądu w spoczynku 0 mA), wyzwolenie alarmu powoduje obciążenie linii sygnałowej (pobór zależny od liczby/typu podłączonych urządzeń w strefie). Montaż odbywa się natynkowo (urządzenie płytkie, IP21). Sznur powinien mieć uchwyty na dwóch wysokościach: jeden ~100 mm nad podłogą, drugi ok. 800–1000 mm nad podłogą, zgodnie z normami (jak pokazano na schemacie powyżej).

Sygnalizatory naddrzwiowe (lampki zewnętrzne)

Sygnalizator nad drzwiami (np. C-TEC NC806C lub NC806CS) to lampka sygnalizacyjna montowana na zewnątrz pomieszczenia, która wskazuje wezwanie personelowi na korytarzu. Gdy w danym pomieszczeniu (strefie) zostanie uruchomiony alarm, lampka nad drzwiami świeci jasnym czerwonym światłem – ułatwiając lokalizację wezwania. W wersjach z brzęczykiem (oznaczenie CS – Chiroptic Sounder) sygnalizator wydaje też dźwięk.

Image 009

W systemie serii 800 sygnalizatory te działają automatycznie po podłączeniu do przewodów strefy – nie mają osobnego przycisku ani logiki (są sterowane przez kontroler główny). Każdy sygnalizator wyposażono w dwie jaskrawe czerwone diody LED oraz trójkątny klosz, co zapewnia dobrą widoczność z różnych stron. Sygnalizacja rozróżnia rodzaj wezwania: dla standardowego wezwania lampka świeci światłem ciągłym (a brzęczyk – jeśli jest – emituje ciągły ton), natomiast dla wezwania alarmowego lampka miga (a brzęczyk pulsuje). To pozwala personelowi od razu rozpoznać, czy alarm ma charakter zwykły czy priorytetowy.

Instalacyjnie, sygnalizator naddrzwiowy podłącza się do tej samej linii co przyciski w danej strefie – wykorzystując trzy przewody: +12 V, 0 V oraz linia sygnałowa (SIG). W spoczynku urządzenie nie pobiera prądu, a w stanie alarmu pobór zależy od konfiguracji systemu (typ kontrolera i liczba urządzeń). Standardowo montuje się go na wysokości nad futryną drzwi (puszka 25 mm pojedyncza, pod lub natynkowa). Obudowy wykonane są z ABS lub opcjonalnie ze stali nierdzewnej (warianty /SS do zastosowań np. w szpitalach, gdzie wymagana jest większa odporność)

W jednej strefie można instalować więcej niż jeden sygnalizator naddrzwiowy, jeśli pomieszczenie ma więcej wyjść lub potrzebna jest sygnalizacja w kilku miejscach korytarza. Co więcej, możliwe jest podłączenie jednego sygnalizatora do wielu stref jednocześnie – producent dopuszcza połączenie nawet do czterech stref do jednej lampki w celu uzyskania wskazania rejonowego (np. jedna lampa korytarzowa sygnalizuje wezwania z grupy 4 pokoi). W przypadku potrzeby obsługi większej liczby stref na jedną lampkę stosuje się dodatkowe moduły wejściowe (expandery). Takie integracje należy jednak przemyśleć – sygnalizator wspólny dla wielu stref pokaże alarm zbiorczy, ale nie wskaże dokładnie którego pomieszczenia dotyczy wezwanie. Z tego względu częściej stosuje się osobne lampki dla każdego pokoju, a dodatkowo lampki obszarowe dla grup (np. na skrzyżowaniu korytarzy) wykorzystując wspomniane połączenia kilku stref do jednej lampy.

Przyciski resetu (kasowania alarmu)

Przycisk resetu służy do lokalnego skasowania zgłoszonego alarmu po udzieleniu pomocy. W najprostszym ujęciu może to być sam przycisk Reset na panelu głównym (centrali) – jednak w praktyce stosuje się oddzielne przyciski resetu w strefie, zwłaszcza gdy urządzenie wywołujące alarm nie ma własnej funkcji kasowania (np. włącznik sufitowy). Przycisk resetu instalowany jest wewnątrz pomieszczenia objętego systemem, na wysokości dostępnej zarówno dla osoby siedzącej na wózku, jak i stojącej (typowo 0,75–1,2 m nad podłogą, min. 35 cm od narożnika pomieszczenia). Przykładowym urządzeniem jest C-TEC NC809DBB/NC809DBBT – przycisk kasowania z wbudowanym sygnalizatorem akustycznym oraz opisem w alfabecie Braille’a dla osób niedowidzących.

Przycisk przyzywowy NC802DB, C-TEC, FUMARO

Typowy przycisk resetu ma podwójną funkcję: po pierwsze, pozwala personelowi skasować aktywne wezwanie (przez naciśnięcie przycisku oznaczonego zwykle Reset), a po drugie – zapewnia dodatkową sygnalizację optyczno-akustyczną wewnątrz pomieszczenia. Gdy alarm zostanie wywołany (np. przez pociągnięcie linki sufitowej), dioda LED na przycisku resetu świeci światłem ciągłym, a wbudowany brzęczyk emituje sygnał ciągły. Jest to sygnał dla osoby wzywającej, że system zadziałał. W momencie gdy personel odbierze zgłoszenie na centrali (Call Accept), punkt resetu zaczyna sygnalizować pulsująco (przerywany dźwięk i migająca dioda), informując oczekującego że pomoc nadchodz. Po wejściu do pomieszczenia i udzieleniu pomocy, personel naciska przycisk Reset – co przerywa obwód alarmowy i przywraca system do normalnego stanu (lampki gasną, sygnały cichną).

Pod względem elektrycznym, punkty resetu są elementami tej samej linii strefowej co przyciski i sygnalizatory. Standardowe połączenie obejmuje trzy zaciski: +12 V, 0 V i sygnał (SIG). W momencie naciśnięcia Resetnastępuje zresetowanie strefy – realizowane przez podanie sygnału kasowania do centrali (np. poprzez chwilowe rozwarcie linii lub inne ustalone przez producenta działanie – w systemie 800 reset zwykle następuje przez zanik sygnału alarmowego na linii). Co istotne, punkt resetu nie może skasować wezwania alarmowego wygenerowanego w innej strefie – kasuje tylko lokalne wezwanie w obrębie tej samej strefy. Jeśli w danej strefie zainstalowano zarówno zwykłe przyciski, jak i alarmowe, naciśnięcie resetu skasuje wszystkie aktywne wezwania w tej strefie (priorytetowe i zwykłe)

Przyciski resetu C-TEC mają wymiary dopasowane do standardowej puszki angielskiej NCP-24, pojedynczej (86×86 mm) i często są oznaczone dodatkowo napisami Reset oraz alfabetem Braille’a. Wariant NC809DBBT (część zestawu NC951) posiada wbudowany brzęczyk i jest zalecany do instalacji toalet dla niepełnosprawnych. Istnieją też prostsze punkty reset (bez brzęczyka) lub wersje ze stali nierdzewnej – w zależności od potrzeb instalacji.

Panele strefowe i rozszerzenia systemu

Określenie panel strefowy można rozumieć jako dodatkowy panel wskaźnikowy dedykowany określonej grupie stref lub oddziałowi, działający pomocniczo wobec głównej centrali. W systemach C-TEC 800 spotyka się kilka rozwiązań tego typu integracji:

  • Powtarzacze (repeatery) – są to dodatkowe tablice świetlne lub kontrolery główne skonfigurowane tak, by powielać informacje o aktywnych wezwaniach. Przykładowo, w dyżurce pielęgniarek na piętrze można zainstalować panel wyświetlający wszystkie wezwania z danego skrzydła budynku, równolegle do głównej centrali na parterze. C-TEC umożliwia użycie dodatkowych central jako repeaterów – ich diody i brzęczyki będą odzwierciedlać stan oryginalnych stref. Taki panel strefowy nie zwiększa liczby stref, a jedynie zapewnia zdalną wskazówkę dla personelu w innej lokalizacji.

  • Moduły rozszerzające strefy – wspomniane wcześniej rozszerzenia (np. NC920E) dodają fizycznie kolejne strefy do systemu. Choć są montowane w pobliżu głównej centrali (lub we wspólnej obudowie), można je traktować jako „panel” obsługujący dodatkowe zakresy stref. Dla personelu są one jednak zwykle transparentne – użytkownik widzi jedną wspólną centralę wielostrefową po rozbudowie.

  • Jednostrefowe panele alarmowe – w kontekście np. toalet dla niepełnosprawnych, można nazwać panelem strefowym mały jednostrefowy kontroler (NC943B lub stairszy NC941) zainstalowany w pobliżu chronionego pomieszczenia. Taka jednostrefowa centrala obsługuje tylko swoją strefę, ale można ją traktować właśnie jako lokalny panel alarmowy dla tej jednej strefy. Często montuje się ją tuż za drzwiami toalety lub w recepcji obiektu. Wspomniany zestaw NC951 zawiera 1-strefowy kontroler z sygnalizacją – co właśnie pełni rolę takiego dedykowanego panelu dla tej strefy.

Integracja paneli strefowych: W systemie 800 Series możliwe jest łączenie kilku paneli w taki sposób, by działały wspólnie. Producent wskazuje, że strefy można rozgałęziać – np. podłączyć równolegle dwie centrale do tych samych obwodów strefowych (jedna jako główna, druga jako pomocnicza). Takie łączenie wymaga odpowiedniego zaprogramowania zworek/ustawień na panelach (np. wyłączenia lokalnego brzęczyka jeśli ma działać tylko jako wskaźnik). Ogólna zasada jest taka, że wszystkie urządzenia danej strefy (przyciski, lampki, reset) można dołączać równolegle do linii tej strefy – niezależnie czy linia biegnie tylko do głównej centrali czy do kilku paneli. Oznacza to, że panel główny i dodatkowy panel strefowy jednocześnie „widzą” zmiany na linii i będą sygnalizować alarm. Dzięki temu integracja jest stosunkowo prosta, oparta na połączeniach elektrycznych równoległych, bez skomplikowanych protokołów cyfrowych.

W przypadku bardziej rozległych systemów, warto pamiętać o limitach fizycznych: długość okablowania i spadki napięć, obciążalność zasilacza oraz wymogi bezpieczeństwa. Dla utrzymania niezawodności producent zaleca używanie przewodów 4- lub 6-żyłowych o przekroju ok. 0,22 mm² (typowy kabel alarmowy 7/0,2) – jest on wystarczający dla większości instalacji, a większa liczba żył umożliwia realizację wszystkich funkcji (w tym awaryjnych i potwierdzenia). System jest przewodowy (wired) – brak tu komunikacji bezprzewodowej, co zapewnia wysoką niezawodność połączeń

Okablowanie – typowe schematy połączeń

Podłączenie wszystkich powyższych elementów odbywa się metodą magistrali strefowej. Każda strefa to niezależny obwód prowadzony od zacisków na kontrolerze głównym do urządzeń w polu (call pointów, lamp, resetów) – najczęściej w układzie równoległym (gwiazdy lub drzewa). W jednej strefie można połączyć dowolną liczbę urządzeń przyzywowych – producent nie narzuca sztywnego limitu punktów na strefę. Należy jedynie uwzględnić, że zbyt wiele urządzeń może zwiększyć pobór prądu w alarmie powyżej możliwości zasilacza centrali (300 mA) – praktycznie jednak kilkanaście urządzeń na strefę nie stanowi problemu, gdyż każde urządzenie pobiera pojedynczo niewielki prąd (rzędu kilkunastu mA przy alarmie).

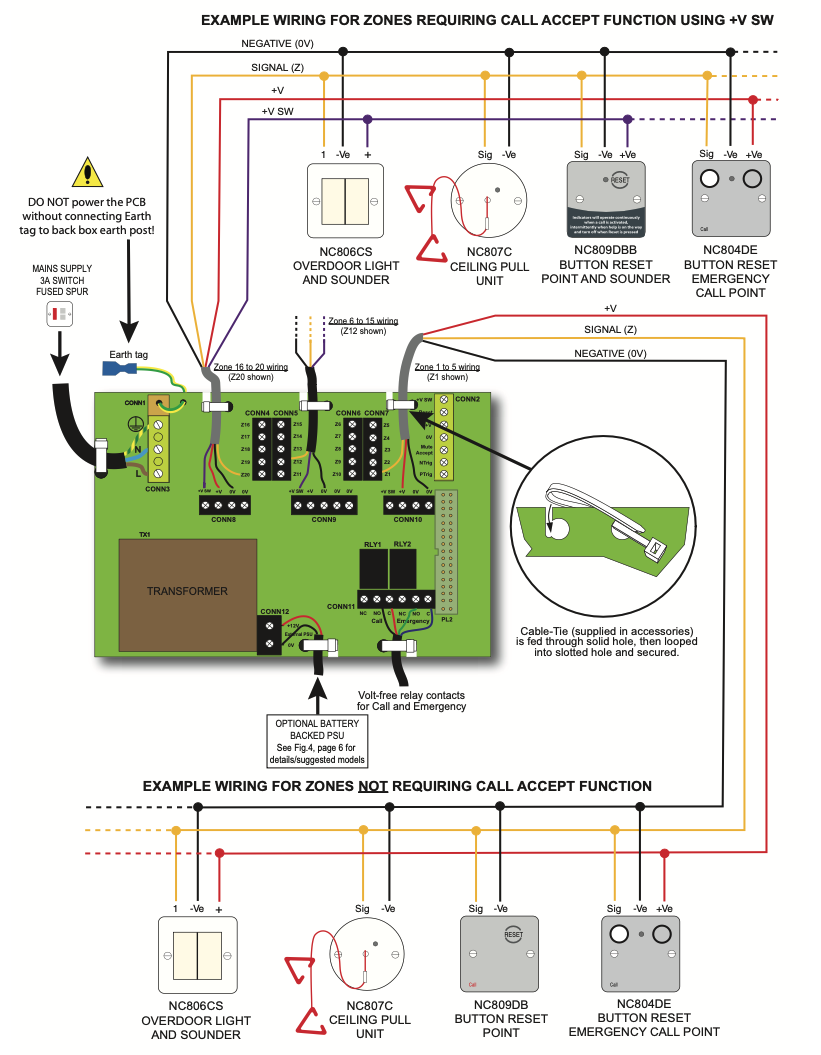

EXAMPLE WIRING FOR ZONES REQUIRING CALL ACCEPT FUNCTION USING +V SW

Typowy przewód to 4-żyłowy kabel typu YTKSY lub alarmowy (np. 4×0,22 mm²) – dla większości instalacji jest on wystarczający. W konfiguracji minimalnej wykorzystuje się 3 żyły: +12 V (zasilanie urządzeń), 0 V (masa wspólna) oraz SIG (sygnał przywołania). Taki układ obsługuje zwykłe wezwania i podstawowe funkcje. Jeżeli jednak w danej strefie występują urządzenia z funkcją wezwania alarmowego (np. przycisk NC804DE lub wodoodporny NC802DEWM) albo planujemy korzystać z opcji Call Accept (potwierdzenia wezwania) – zaleca się użycie wszystkich 4 żył, a nawet 6-żyłowego kabla. Dodatkowe żyły mogą posłużyć jako osobna linia dla sygnału alarmowego lub linii akceptacji. W nowych centralach 10/20-strefowych wykorzystano np. jedną z dodatkowych żył do przesyłania sygnału potwierdzenia – powodującego miganie diodek i brzęczyków w urządzeniach na danej strefie. Starsze instalacje jednoprzewodowe (3-żyłowe) można zazwyczaj rozbudować o funkcję alarmową dodając brakującą żyłę do przewodu (o ile fizycznie jest taka możliwość przeciągnięcia kabla).

Z punktu widzenia instalatora, wszystkie te urządzenia łączy się równolegle – po prostu trzy (lub cztery) zaciski każdego urządzenia wpina się do odpowiednich żył biegnących od centrali. Nie jest wymagane adresowanie ani programowanieurządzeń – system działa na zasadzie obwodowej.

W systemach wielostrefowych struktura jest analogiczna, z tą różnicą że każda strefa ma swój zestaw zacisków na centrali. Instalator powinien rozprowadzić osobny przewód magistralny do urządzeń w każdym obszarze (pokoju). Dopuszcza się topologię gwiazdy, drzewa, a nawet szeregową (choć unika się typowego łączenia szeregowego z uwagi na łatwiejsze wykonywanie połączeń równoległych na listwach lub w puszkach). Ważne jest solidne łączenie przewodów – aby ewentualna usterka pojedynczego urządzenia (np. zwarcie w uszkodzonym przycisku) nie unieruchomiła całej magistrali strefy. Ponieważ system jest niskonapięciowy (12 V DC) i prądowy, zaleca się prowadzenie okablowania teletechnicznego z dala od sieci energetycznych i stosowanie odpowiednich peszli/kanalików.

Integracja z innymi systemami

C-TEC 800 to system konwencjonalny, jednak przewidziano możliwości integracyjne. Jak wspomniano, centrale posiadają wyjścia przekaźnikowe aktywowane przy każdym wezwaniu – można je wykorzystać do wyzwalania zewnętrznych urządzeń sygnalizacyjnych (np. syrena na korytarzu, stroboskop, połączenie do systemu przywoławczego innego producenta lub systemu BMS). Dostępny jest także moduł transmisji radiowej pager (DP874B/4 UHF) – po podłączeniu do centrali potrafi wysłać sygnał do pagerów personelu, informując o wezwaniu (prosty system tone-only, w którym pager generuje sygnał dźwiękowy, a szczegóły sprawdza się na panelu)

Rozszerzenia funkcyjne, takie jak opisane moduły monitorujące (wejścia do nadzoru np. drzwi wyjściowych, mat naciskowych itp.) czy moduły podtrzymujące alarm (Call Latch), pozwalają zaadaptować system przyzywowy do wielu nietypowych zadań. Przykładowo, punkt monitorujący drzwi może wywołać standardowe wezwanie gdy drzwi awaryjne zostaną otwarte – taki moduł NC805M jest traktowany przez centralę jak kolejny przycisk standardowy w strefie. Z kolei moduł call latch NC806CSL potrafi generować ciągłe wezwanie do czasu interwencji (przydatne np. w systemach ataku personelu). Wszystkie te elementy integrują się poprzez to samo okablowanie, co reszta urządzeń – są więc kompatybilne elektrycznie i funkcjonalnie z kontrolerami serii 800.

Podsumowując, system przyzywowy C-TEC cechuje prostota okablowania i niezawodność działania. Każdy z elementów – od przycisku przyzywowego, przez włącznik sufitowy, lampkę nad drzwiami, po panel główny – został zaprojektowany tak, by współpracować w układzie wspólnej magistrali zasilająco-sygnałowej. Instalator musi zapewnić odpowiednie rozmieszczenie urządzeń (zgodnie z normami, co przedstawia pierwszy schemat) oraz poprawnie wykonać połączenia elektryczne. Producent dostarcza szczegółowe instrukcje i zalecane schematy połączeń dla każdego typu urządzeń i konfiguracji. Trzymając się tych wytycznych – połączenia czterożyłowym przewodem, stosowanie właściwych modułów w zależności od potrzeb (standard/alarm), rozmieszczenie przycisków i sygnalizatorów zgodnie z przeznaczeniem – można stworzyć profesjonalny, niezawodny system przyzywowy spełniający wymagania zarówno norm (np. BS 8300 w przypadku toalet dla niepełnosprawnych), jak i użytkowników końcowych. Wszystkie informacje techniczne przedstawione powyżej zostały zweryfikowane w oparciu o dokumentację producenta C-TEC oraz materiały dystrybutorów – co gwarantuje ich rzetelność i zgodność z praktyką instalacyjną
