GEZE Slimchain – siłownik łańcuchowy do systemów wentylacji i oddymiania
Zastosowanie
GEZE Slimchain to kompaktowy, uniwersalny napęd łańcuchowy przeznaczony do automatyzacji:

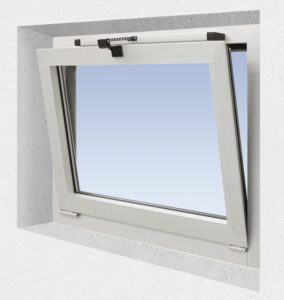

okien rozwiernych, uchylnych, odchylnych, montowanych zarówno w fasadach jak i dachach,
systemów oddymiania grawitacyjnego (NSHEV) oraz naturalnej wentylacji,
otworów różnego typu – pojedynczych, zespolonych, ciężkich lub wąskich.
Najważniejsze cechy
Estetyczna, smukła obudowa – przystosowana do widocznego i zlicowanego montażu.
Cicha praca i wysoka trwałość – idealny do obiektów użyteczności publicznej i komercyjnych.
Wersje o różnych długościach wysuwu (300 / 500 / 800 mm).
Elastyczność montażowa – możliwość zastosowania w różnych wariantach skrzydeł i profili.
Synchronizacja – możliwość współpracy z innymi napędami (np. tandem, master/slave).
Potrzebne miejsce na ramie:
montaż na ramie do wewnątrz: 30 mm
na zewnątrz: 31 mm
montaż na skrzydle: 30 mm
Możliwość montażu:
montaż do skrzydła, do ramy lub zintegrowany
Parametry techniczne:
| Parametr | Wartość |
|---|---|
| Zasilanie | 24 V DC |
| Prąd znamionowy | ok. 1 A |
| Siła ciągnięcia / pchania | do 600 N |
| Dostępne wysuwy | 300 mm / 500 mm / 800 mm |
| Czas otwarcia | ok. 15–30 s (zależnie od wersji) |
| Stopień ochrony | IP30 – IP42 (w zależności od modelu) |
| Zakres temperatur pracy | -5°C … +75°C |
| Kąt otwarcia | do ~90° (zależnie od montażu) |
| Poziom hałasu | ≤ 70 dB(A) |
| Rodzaj łańcucha | stal nierdzewna, jednostronny, zakryty |
| Montaż | rama lub skrzydło (poziomy lub pionowy) |
| Obudowa | profil Slim, anodowane aluminium |
| Integracja | RWA / KNX / Master-Slave / Moduły M-COM |
| Wysuw [mm] | Długość obudowy L [mm] | Wymiar A [mm] | Wymiar B [mm] | Wymiar G [mm] |
|---|---|---|---|---|
| 300 | 500 | 194 | 260 | 498 |
| 500 | 600 | 294 | 360 | 598 |
| 800 | 750 | 444 | 510 | 748 |
Montaż i warianty ustawienia
Napęd może być montowany:
na ramie (V1, V2, V3) – w zależności od położenia zawiasów,
w pionie lub poziomie – również na świetlikach dachowych,
z możliwością integracji z konsoletami i uchwytami dostosowanymi do profili PVC, ALU, drewna.
✅ W zestawie znajdują się elementy mocujące (wkręty, podkładki, dystanse), ale ich dobór musi być dopasowany do rodzaju stolarki.
Integracja z systemami
GEZE Slimchain może pracować:
jako element centrali oddymiania RWA (np. GEZE THZ),
w trybie Master-Slave (praca synchroniczna dwóch napędów),
z modułem KNX / BACnet (opcjonalne rozszerzenia),
z czujnikami pogodowymi / siłownikami ryglującymi.
Zastosowanie praktyczne
Biurowce, szkoły, hale, budynki mieszkalne, gdzie wymagana jest automatyczna wentylacja lub NSHEV.
Możliwość montażu na profilach o niskiej nośności – dzięki małemu ciężarowi i zwartości konstrukcji.
