DETNOV – czujki adresowalne

Adresowalne czujki analogowe z izolatorem zwarć

DETNOV oferuje szeroką gamę adresowalnych czujek analogowych:

  • czujka optyczna DOD-220A-I
  • czujka optyczno-termiczna DOTD-230A-I
  • czujka termiczna DTD-210A-I (58ºC)
  • czujka termiczna DTD-215A-I (78ºC)

Dane techniczne:

Powyższy schemat  przedstawia prawidłowe podłączenie czujek.

W przypadku czujek z wbudowanym izolatorem należy zwracać szczególną uwagę na  polaryzację .



Czujki należy montować na suficie z zachowaniem poniższych parametrów:

Przed zainstalowaniem czujek należy upewnić się, że w pobliżu nie znajdują się urządzania, elementy konstrukcyjne, które mogą utrudniać ruch dymu. Czujek nie należy montować w miejscach gdzie występuje nagły wzrost temperatury (np. w pobliżu pieców), czy często występująca para (np. w pobliżu sauny). Nie należy montować czujek w odległości mniejszej niż 10 cm od ściany. Niewłaściwe umieszczenie czujki jest najczęstszą przyczyną wzbudzania fałszywych alarmów.

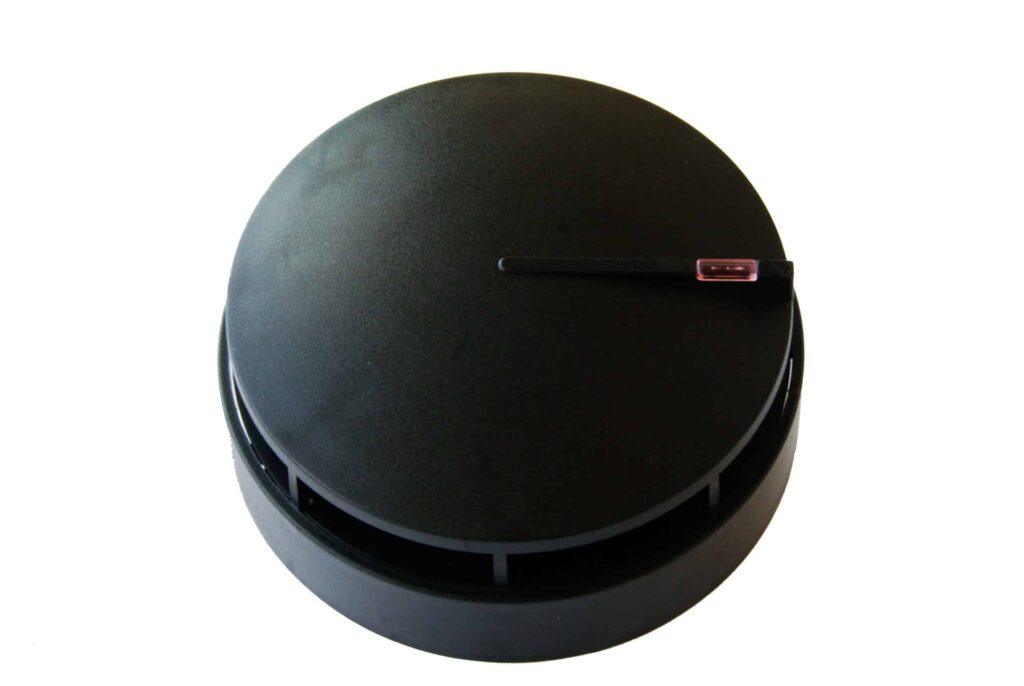

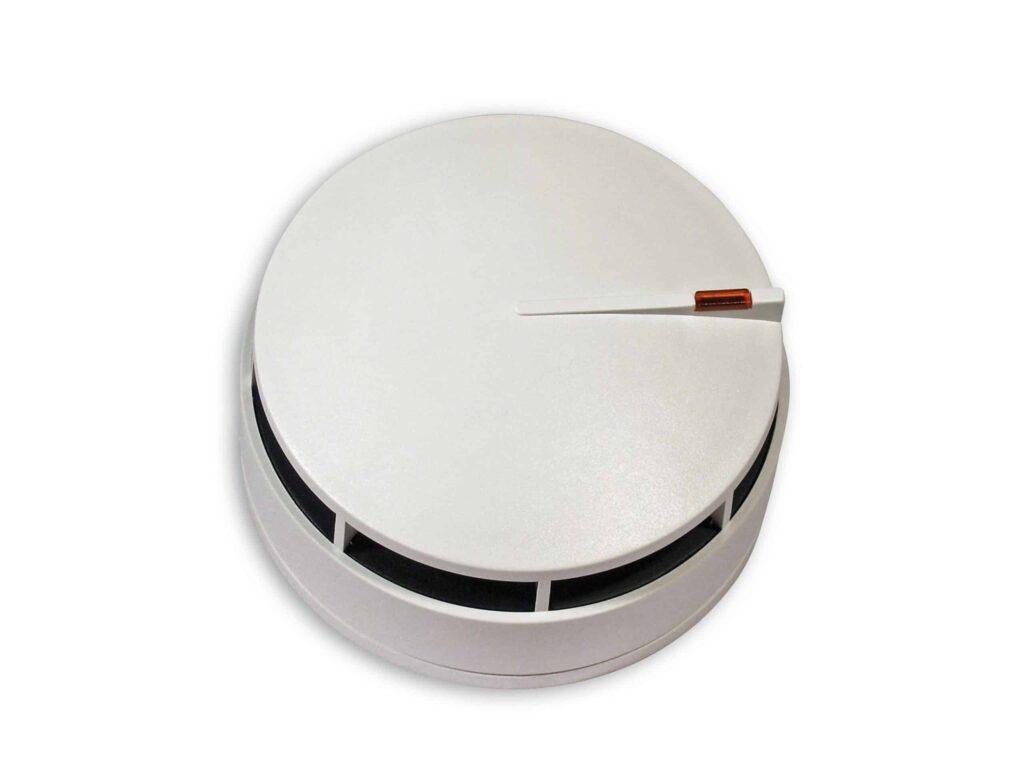

DOD-220A-I Adresowalna analogowa czujka optyczna.

  • Posiada kompensację czułości przy zabrudzeniu oraz algorytm weryfikacji.
  • Kompatybilna z serią central sygnalizacji pożaru CAD-150 firmy DETNOV.
  • Zawiera czerwoną diodę LED oraz wyjście na wskaźnik zadziałania PAD-10
  • Adresowanie ręczne programatorem PGD-200 lub za pomocą funkcji auto-adresowania.
  • Wymaga gniazda Z-200 lub Z-200-H. Posiada wbudowany izolator zwarć.
  • Blokada przed nieautoryzowanym odłączeniem czujki tylko w gnieździe Z-200
  • Certyfikat CPR EN 54-7 oraz EN 54-17.
  • Wymiary: Ø100 x 40 mm.

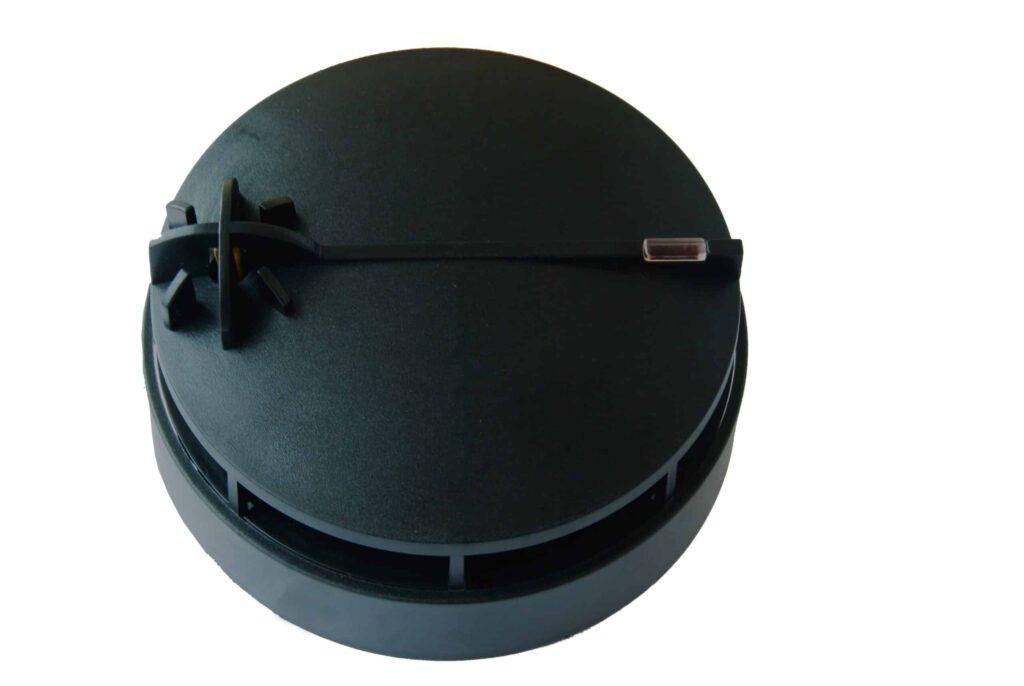

DOTD-230A-I Adresowalna analogowa czujka optyczno-termiczna.

  • Posiada kompensację czułości przy zabrudzeniu oraz algorytm weryfikacji.
  • Kompatybilna z serią central sygnalizacji pożaru CAD-150 firmy DETNOV.
  • Zawiera czerwoną diodę LED oraz wyjście na wskaźnik zadziałania PAD-10
  • Adresowanie ręczne programatorem PGD-200 lub za pomocą funkcji auto-adresowania.
  • Wymaga gniazda Z-200 lub Z-200-H. Posiada wbudowany izolator zwarć.
  • Blokada przed nieautoryzowanym odłączeniem czujki tylko w gnieździe Z-200
  • Certyfikat CPR EN EN 54-5 (A2), 54-7 oraz EN 54-17.
  • Wymiary: Ø100 x 40 mm.

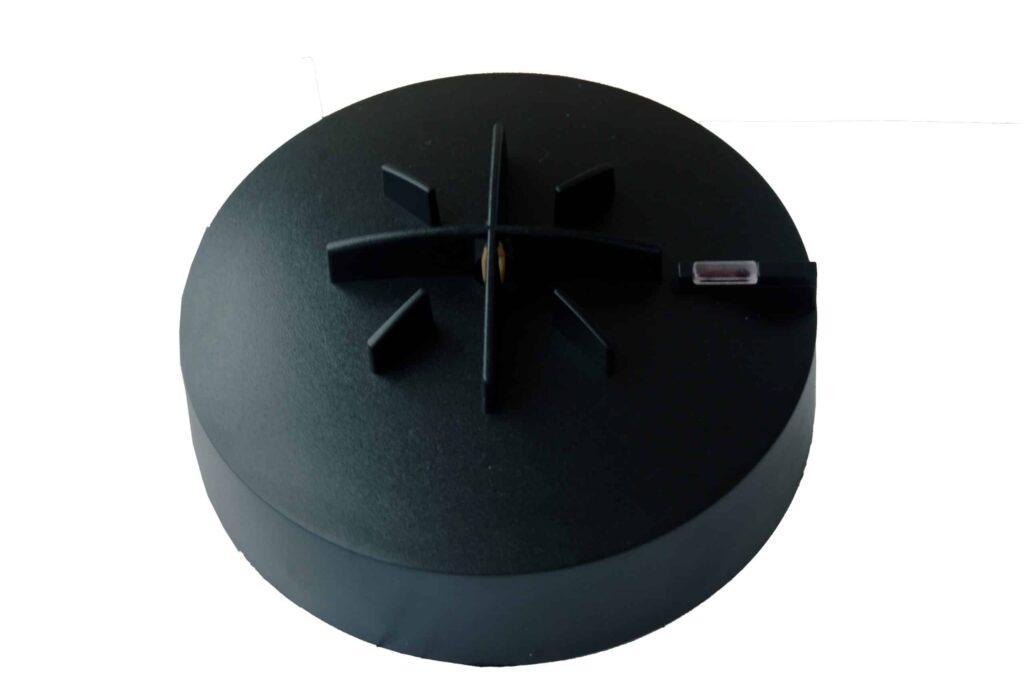

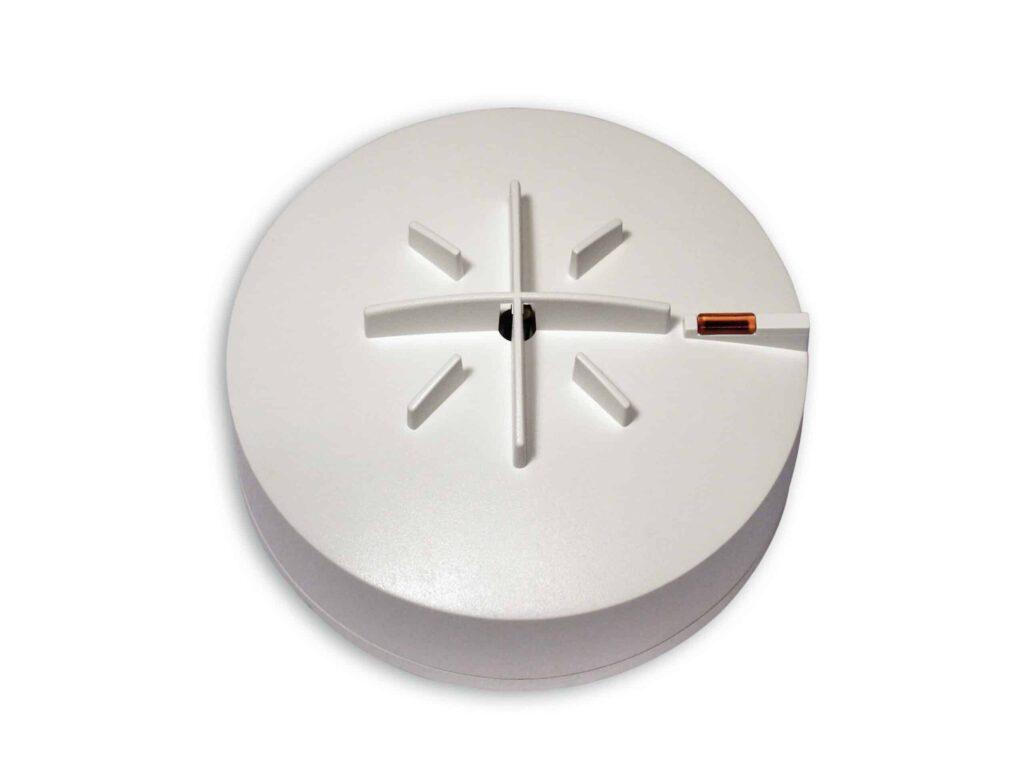

DTD-210A-I Adresowalna analogowa czujka termiczna.

  • Reaguje na wzrost temperatury powyżej 58ºC
  • Kompatybilna z serią central sygnalizacji pożaru CAD-150 firmy DETNOV.
  • Zawiera czerwoną diodę LED oraz wyjście na wskaźnik zadziałania PAD-10
  • Adresowanie ręczne programatorem PGD-200 lub za pomocą funkcji auto-adresowania.
  • Wymaga gniazda Z-200 lub Z-200-H. Posiada wbudowany izolator zwarć.
  • Blokada przed nieautoryzowanym odłączeniem czujki tylko w gnieździe Z-200
  • Certyfikat CPR EN 54-5 oraz EN 54-17.
  • Wymiary: Ø100 x 40 mm.

DTD-215A-I Adresowalna analogowa czujka termo-maksymalna

  • Reaguje na wzrost temperatury powyżej 78ºC.
  • Kompatybilna z serią central sygnalizacji pożaru CAD-150 firmy DETNOV.
  • Zawiera czerwoną diodę LED oraz wyjście na wskaźnik zadziałania PAD-10
  • Adresowanie ręczne programatorem PGD-200 lub za pomocą funkcji auto-adresowania.
  • Wymaga gniazda Z-200 lub Z-200-H. Posiada wbudowany izolator zwarć.
  • Blokada przed nieautoryzowanym odłączeniem czujki tylko w gnieździe Z-200
  • Certyfikat CPR EN 54-5 oraz EN 54-17.
  • Wymiary: Ø100 x 40 mm.



Z-200 gniazdo czujki
