Siemens – Centrale sygnalizacji pożarowej Cerberus PRO
Siemens Cerberus PRO
Centralnym komponentem SSP jest centrala pożarowa, która zarządza siecią czujek, sygnalizatorów i modułów sterujących. Wśród dostępnych rozwiązań wyróżniają się centrale pożarowe Siemens Cerberus PRO, cenione za zaawansowane funkcje i niezawodność. Artykuł ten przedstawia najpopularniejsze modele central Siemens z rodziny Cerberus PRO oraz omawia ich komponenty i aspekty instalacyjne. Skierowany jest do instalatorów systemów niskoprądowych, dlatego koncentrujemy się na technicznych szczegółach i praktycznych wskazówkach montażu oraz konfiguracji. Nie zabraknie też krótkiego porównania central Siemens z konkurencyjnymi rozwiązaniami (Bosch, Awex) pod kątem funkcjonalnym i technicznym.
Najpopularniejsze centrale Siemens Cerberus PRO
Rodzina Siemens Cerberus PRO (seria FS720) obejmuje szereg adresowalnych central pożarowych dostosowanych do różnych wielkości instalacji SSP. Najbardziej rozpowszechnione modele to FC722, FC724 oraz FC726 – wszystkie zgodne z normami EN54-2 i EN54-4, co gwarantuje spełnienie wymogów bezpieczeństwa. Poniżej zestawiono ich kluczowe parametry:
Podstawowe różnice:
| Model | Obudowa | Adresy / Pętle | Zasilanie | Akumulator | Opcje jednostki obsługi |
|---|---|---|---|---|---|
| FC722-ZZ | Standard | 252 / 2 pętle | 70 W | 12 Ah | Drukarka, przełącznik Kaba / Nordic |
| FC722-ZZG | Standard + Gateway | 252 / 2 pętle | 70 W | 12 Ah | Drukarka, przełącznik Kaba / Nordic |
| FC722-ZA | Comfort | 252 / 2 pętle | 150 W | 25 Ah | LED, drukarka, przełącznik, terminal gaszenia |
| FC724-ZA | Comfort | 504 / 4 pętle | 150 W | 25 Ah | LED, drukarka, przełącznik, terminal gaszenia |
| FC726-ZA | Large | 1512 / do 28 pętli | 150 W | 45 Ah | LED, drukarka, przełącznik, terminal gaszenia |
| Funkcja | Opis |
|---|---|
| Tryb awaryjny | Do 72h pracy awaryjnej |
| Zasilanie awaryjne | Zależne od konfiguracji i pojemności akumulatorów |
| Logika organizacyjna | AVC – logika potwierdzeń alarmów |
| Funkcje czasowe | Programy dzienne, tygodniowe, sezonowe |
| Timeout | Samoczynne przywracanie stref po izolacji |
| Dziennik zdarzeń | Pojemność do 13 000 wpisów |
| Monitoring doziemień | Pełny monitoring wyjść i linii detekcyjnych |
| Zastosowanie | FC722 | FC723 | FC724 | FC726 | FT724 |
|---|---|---|---|---|---|
| Małe obiekty (warsztaty, hotele) | ● | ○ | ● | ○ | – |
| Średnie obiekty (biura, banki, zakłady) | ○ | ● | ● | ○ | – |
| Duże obiekty (zakłady przemysłowe, hale) | ○ | ○ | ○ | ● | – |
| Obiekty o wysokiej redundancji | – | – | – | ○ | – |
| Integracja gaszenia | ● | – | ● | – | – |
| Modernizacja SSP | – | ● | ● | ● | – |
| Skalowalność / sieciowanie | ● | ● | ● | ● | ● |
| Zdalna obsługa SSP | – | – | – | – | ● |

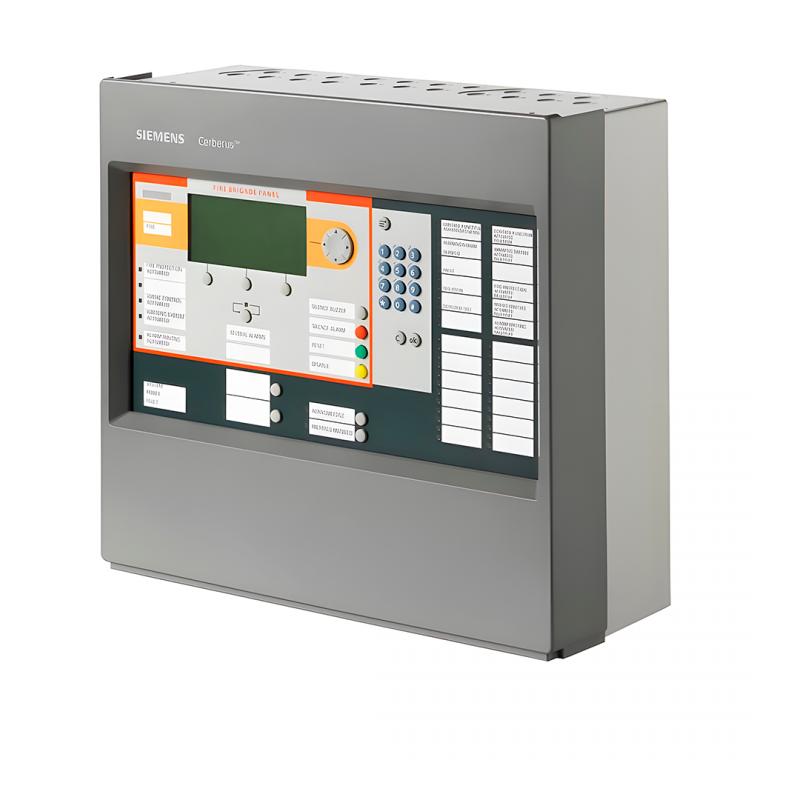

🟥 Siemens FC722
kompaktowa centrala adresowalna przeznaczona dla średnich obiektów (np. biura, hotele). Obsługuje do 252 urządzeń adresowalnych (czujki, ręczne ostrzegacze, moduły itp.). Standardowo wyposażona jest w dwie pętle adresowalne (lub 4 linie konwencjonalne), z możliwością rozbudowy do 4 pętli (8 linii). Posiada 8 programowalnych wejść/wyjść oraz typowe wyjścia przekaźnikowe stanu alarmu i awarii. Wbudowany interfejs Ethernet umożliwia zdalny nadzór i integrację systemu.
Podstawowe informacje:
Do 2 pętli (C-NET) / 252 urządzenia adresowalne.
Możliwość rozbudowy do 4 pętli (8 linii konwencjonalnych).
8 wejść/wyjść programowalnych, wyjścia przekaźnikowe alarm/awaria.
Wbudowany port Ethernet (zdalny dostęp, konfiguracja).
Dedykowana dla średnich instalacji: biura, szkoły, hotele.
🟥 Siemens FC724
centrala adresowalna dla dużych instalacji (np. zakłady przemysłowe, kompleksy biurowe). Może nadzorować maksymalnie 504 urządzenia adresowalne. Wyposażona w 4 pętle (8 linii) z możliwością rozszerzenia do 8 pętli (16 linii). Dysponuje 12 programowalnymi wejściami/wyjściami oraz wbudowanym Ethernetem. Umożliwia rozbudowane sieciowanie – do 64 central i paneli operatorskich w ramach jednego systemu (klaster C-WEB/SAFEDLINK). Konfiguracja może być realizowana z poziomu centrali lub poprzez przyjazne dla użytkownika oprogramowanie Cerberus Engineering Tool.
Podstawowe informacje:
Do 4 pętli, rozbudowa do 8 pętli / 504 urządzenia.
12 wejść/wyjść programowalnych.
Wsparcie dla sieciowania do 64 central w klastrze C-WEB/SAFEDLINK.
Konfiguracja przez oprogramowanie Cerberus Engineering Tool.
Dedykowana dla dużych systemów: hale, obiekty użyteczności publicznej.

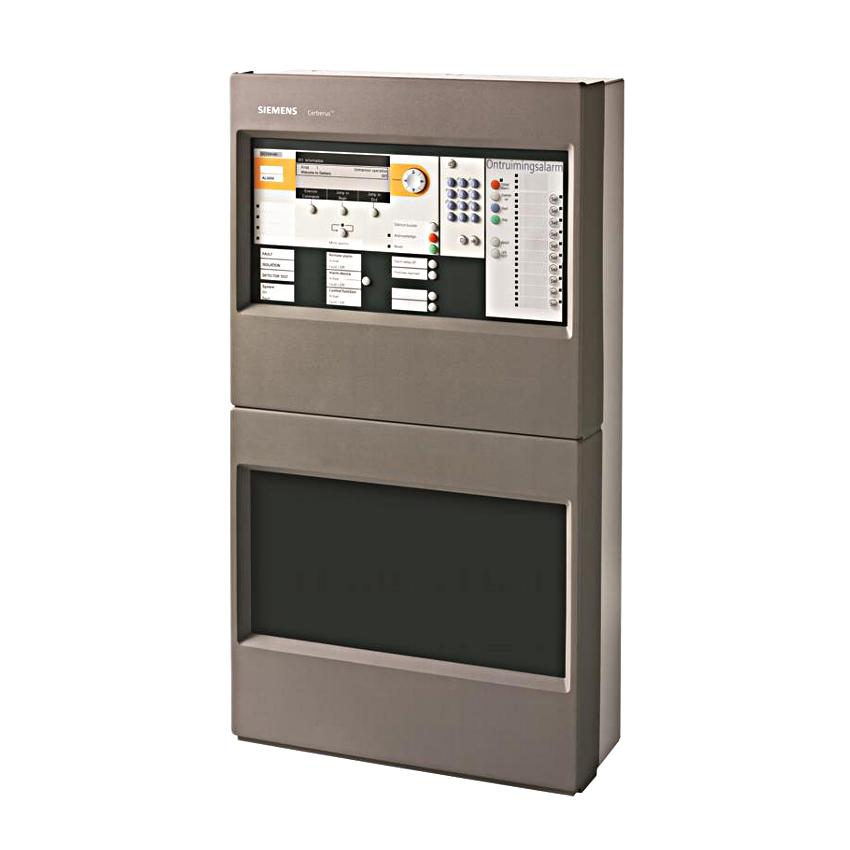

🟥Siemens FC726
modułowa centrala adresowalna do bardzo dużych i rozproszonych systemów (np. kampusy, centra handlowe). Wspiera aż 1512 elementów adresowalnych na instalacji. Standardowo obsługuje 4 pętle (8 linii), z opcją rozbudowy nawet do 28 pętli (56 linii) poprzez dodatkowe moduły. Posiada 12 wejść/wyjść programowalnych, port Ethernet oraz opcjonalne moduły rozszerzające (np. moduł gaszenia jednosektorowego). Podobnie jak FC724, może pracować w sieci do 64 stacji. Zastosowano tu wysoko wydajne zasilacze i większe obudowy mieszczące pojemne akumulatory (zapewniając długie podtrzymanie zasilania awaryjnego).
Podstawowe informacje:
Obsługa do 28 pętli / 1512 urządzeń adresowalnych.
Modułowa konstrukcja, możliwość instalacji modułu gaszenia.
Duża obudowa – miejsce na akumulatory o zwiększonej pojemności.
Wydajny zasilacz, redundancja, integracja z systemami nadrzędnymi.
Dla najbardziej rozbudowanych obiektów – np. kampusy, galerie, lotniska.
Podsumowanie funkcjonalności:
| Rozszerzenie sprzętowe | FC722 | FC723 | FC724 | FC726 | FT724 |
|---|---|---|---|---|---|
| Moduł sieciowy (SAFEDLINK) FN2001-A1 | ● | ● | ● | ● | ● |
| Repeater (SAFEDLINK) FN2002-A1 | ● | ● | ● | ● | ● |
| Rozszerzenie pętli (FDnet) FCI2003-A1 | ● | ● | ● | ● | – |
| Rozszerzenie pętli (FDnet/C-NET, P) FCI2025-A1 | ● | ● | ● | ● | – |
| Karta linii (FDnet/C-NET) FCL2001-A1 | – | ● | ● | ● | – |
| Karta linii (FDnet/C-NET, P) FCL2008-A1 | – | ● | ● | ● | – |
| Karta linii (SynoLOOP) FCL7201-Z3 | – | ● | ● | ● | – |
| Karta I/O (transmisja) FCI2007-A1 | ● | ● | ● | ● | – |
| Karta I/O (programowalna) FCI2008-A1 | ● | ● | ● | ● | – |
| Karta I/O (monitorowana) FCI2009-A1 | ● | ● | ● | ● | – |
| Moduł dźwiękowy FCA2005-A1 | ● | ● | ● | ● | – |
| Moduł RS232 (izolowany) FCA2001-A1 | ● | ● | ● | ● | – |
| Moduł RS485 (izolowany) FCA2002-A1 | ● | ● | ● | ● | – |
| Moduł przekazania do PSP FCI2001-D1 | ● | ● | ● | ● | – |
| Karta gaszenia (1 strefa) XCI2005-A1 | – | ● | ● | ● | – |
| Drukarka FTO2001-A1 | ● | ● | ● | ● | ● |
| Drukarka DL3750+ | – | ● | ● | ● | – |
| Wskaźniki LED | ● | ● | ● | ● | – |
| Bramka Connect X200 | ● | ● | ● | ● | ● |
Komponenty systemu SSP Siemens
Kompletny system SSP Siemens Cerberus PRO składa się z wielu elementów wspierających pracę centrali, w tym:
Panele operatorskie (np. FT2011) umożliwiają zdalną obsługę systemu z innych pomieszczeń;
Moduły wejść/wyjść (I/O) pozwalają na integrację z innymi instalacjami (np. kontrola drzwi, wentylacji);
Adresowalne urządzenia detekcyjne (czujki, ROP-y, sygnalizatory) pracujące na pętli C-NET;
Izolatory zwarć – zapewniają pracę pozostałych urządzeń w przypadku zwarcia w pętli;
Drukarki, moduły komunikacyjne i zasilacze awaryjne – akcesoria wspomagające pełną funkcjonalność systemu.
Montaż i uruchomienie
Montaż centrali pożarowej Siemens FS720 powinien odbywać się zgodnie z dokumentacją projektową i normami SSP. Kluczowe etapy:
Montaż obudowy – w pomieszczeniu dostępnym personelowi technicznemu (np. portiernia, serwerownia).
Podłączenie zasilania głównego 230 V AC oraz akumulatorów (2×12V AGM).
Instalacja pętli C-NET – okablowanie do czujek, ROP-ów, sygnalizatorów.
Podłączenie modułów I/O, urządzeń peryferyjnych.
Konfiguracja stref, przypisanie adresów, testy działania.
Odbiór techniczny i uruchomienie zgodne z wymaganiami PSP/rzeczoznawcy.
Dlaczego Siemens Cerberus PRO?
System Siemens wyróżnia się:
dużą elastycznością w projektowaniu (od małych do bardzo dużych obiektów),
wysoką niezawodnością detekcji i przesyłu danych,
szybkim i intuicyjnym procesem konfiguracji przez Cerberus Engineering Tool,
zaawansowaną diagnostyką i integracją sieciową (LAN, SAFEDLINK),
dostępnością komponentów i szerokim wsparciem technicznym.
Podsumowanie
Centrale Siemens Cerberus PRO to sprawdzone rozwiązania do profesjonalnych instalacji SSP. Dzięki modularnej architekturze, zaawansowanym funkcjom i możliwości integracji z systemami automatyki budynkowej, są chętnie wybierane przez projektantów oraz instalatorów pracujących przy inwestycjach o podwyższonym standardzie. Niezależnie od skali – od pojedynczego biura po kompleks przemysłowy – FS720 zapewnia spójne, niezawodne i skalowalne zarządzanie bezpieczeństwem pożarowym.
